Dlaczego taśmy PVC? – idea i mechanizm

W przerwach roboczych i dylatacjach woda szuka najkrótszej drogi. Taśma PVC wydłuża tę drogę i tworzy labirynt z wieloma zmianami kierunku – woda traci ciśnienie i nie przechodzi przez styk. Jednocześnie żebra/kotwy taśmy zakotwione w betonie utrzymują szczelność na styku materiałów.

Dobór taśmy: od warunków do profilu

• ✓ Typ szczeliny: przerwa robocza (bariera w złączu) vs dylatacja (profil dopuszczający ruch – „żarówka”).
• ✓ Woda i środowisko: napór/poziom zwierciadła, czas kontaktu z wodą, ewentualna agresja chemiczna – dobierz przekrój i grubość.
• ✓ Geometria elementu: dla taśm wewnętrznych szerokość ~ grubości elementu (by nie osłabiać przekroju); zachowaj przewidzianą otulinę betonu.
• ✓ Dostępność montażowa: taśmy zewnętrzne – układanie od strony naporu; wewnętrzne – mocowanie do zbrojenia; zamykające – wykończenie od góry.
• ✓ Łączenie i kształtki: narożne, T-kształtne, krzyżowe prefabrykaty ułatwiają zachowanie ciągłości uszczelnienia.

Rodzaje taśm i ich zastosowanie

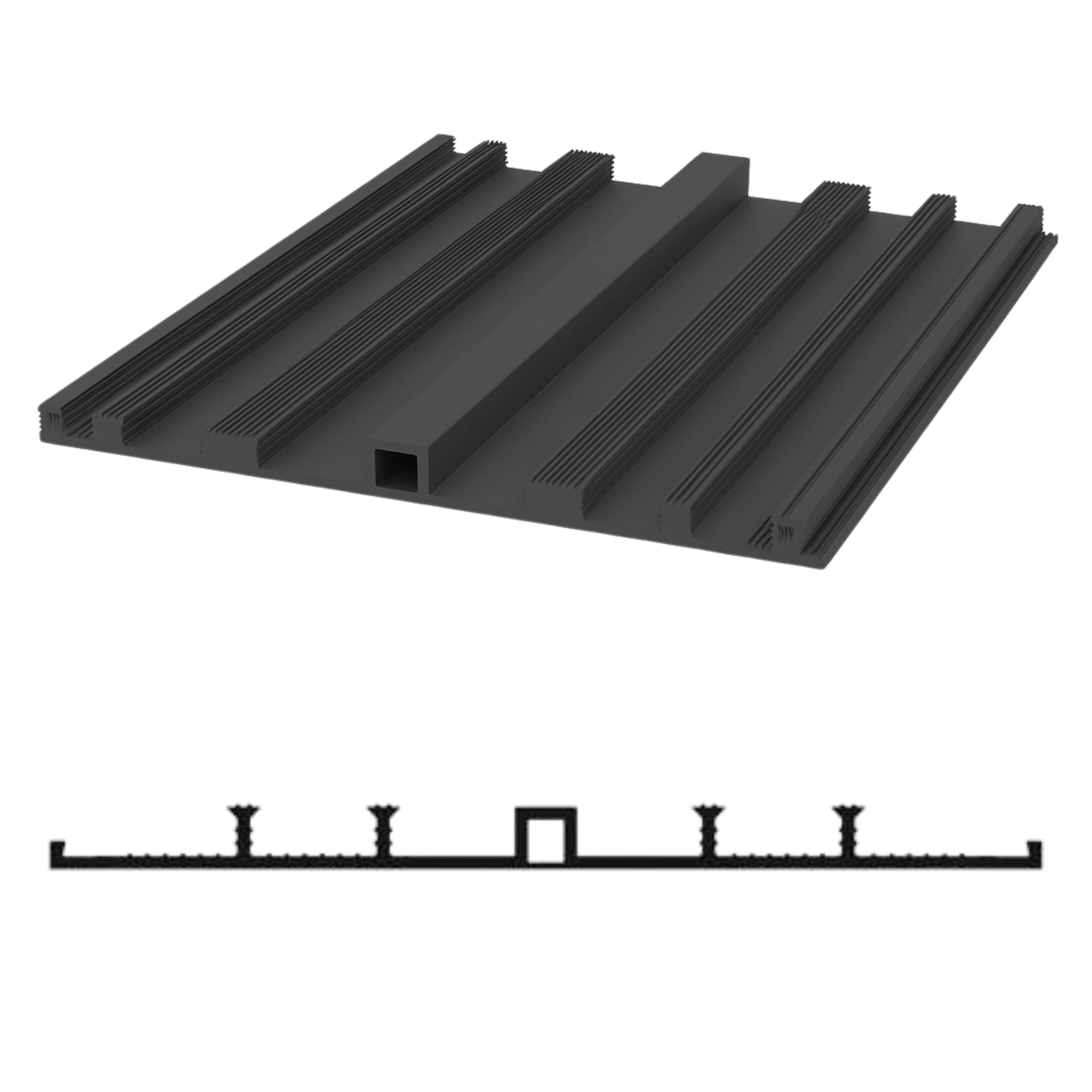

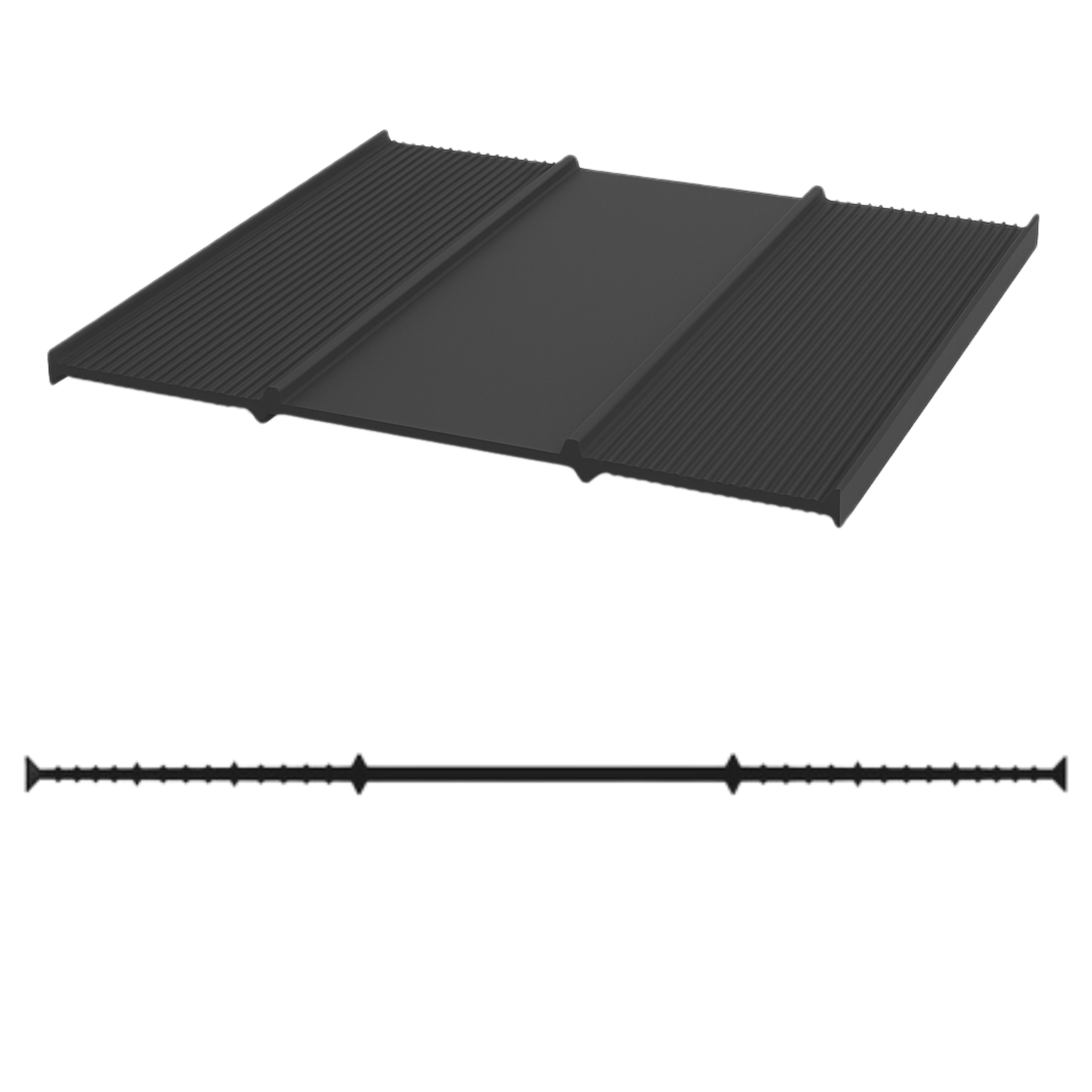

Poniżej przykład taśmy z podzieleniem na przerwy robocze (po lewej) i dylatacyjne (po prawej).

Taśmy zewnętrzne (przerwy robocze i dylatacje)

Układane od strony naporu wody – część jest zalana w betonie, część „pracuje” na zewnątrz. Szerokie ramiona i żebrowane kotwy zwiększają drogę przecieku i kotwienie w betonie. Dobierz szerokość/grubość i liczbę kotew do ciśnienia wody; zawsze zagęszczaj beton przy taśmie.

Taśmy zewnętrzne – zastosowanie i montaż

Stosowane od strony naporu (fundamenty, ściany w gruncie). Po zabetonowaniu część taśmy pozostaje „na zewnątrz”, tworząc pierwszą linię obrony przed wodą.

Montaż krok po kroku

1. Trasowanie i orientacja: strona płaska w kierunku naporu; kotwy do wewnątrz betonu.
2. Mocowanie wstępne: klamry/styczki do szalunku lub podłoża – bez falowania i skręceń.
3. Betonowanie: rozkładaj mieszankę warstwowo; przy taśmie zagęszczaj ostrożnie, by nie zostawić pustek przy kotwach.
4. Łączenia: ciągłość zapewnij zgrzewem lub dedykowaną mufą; narożniki i T-łącza – prefabrykowane kształtki.
5. Kontrola lica: brak podparć/klamer „na zewnątrz” taśmy po betonowaniu; równe przejście z betonu na taśmę.

Taśmy wewnętrzne – zastosowanie i montaż

Umieszczane w przekroju elementu (ściana/płyta). Standard przy przerwach roboczych i dylatacjach wewnętrznych, gdy chcemy ukryć taśmę w środku konstrukcji.

Montaż krok po kroku

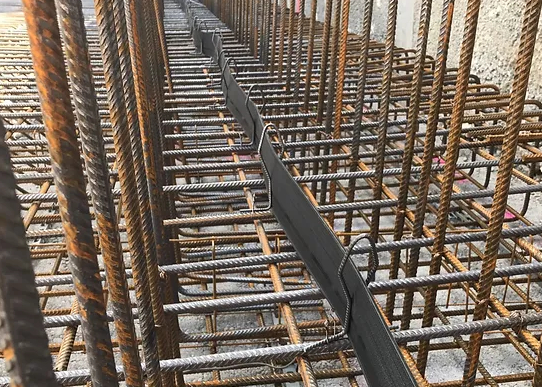

1. Mocowanie: klamry do prętów; lekko „V” ku dołowi (ok. 10–15°), by beton wszedł pod ramiona taśmy.
2. Łączenia: zgrzewy fabryczne lub na budowie; naroża i rozgałęzienia – kształtki systemowe.
3. Betonowanie pierwszej strony: wypełnij do połowy; zagęść przy taśmie.
4. Betonowanie drugiej strony: domknij przekrój; unikaj uderzeń w taśmę buławą.
5. Kontrola: brak „mostków powietrznych” pod ramionami; taśma nie może „płynąć” z mieszanką.

Taśmy zamykające (wierzchnie) – gdzie i jak

Do przykrycia od góry dylatacji dochodzących do powierzchni (korony ścian, płyty stropowe, posadzki). Dobierz liczbę kotew do spodziewanego kontaktu z wodą (bez ciśnienia vs z ciśnieniem).

• ✓ Płaszczyzna pod taśmę równa i czysta; ramiona zakotwione po obu stronach szczeliny.
• ✓ W strefie użytkowej przewidziane wykończenie (np. warstwa ochronna posadzki).

Taśmy maskujące (wciskane) – rola i montaż

Element osłonowo-estetyczny wciskany po wykonaniu konstrukcji. Nie zastępuje taśm uszczelniających – maskuje szczelinę i chroni krawędzie przed zabrudzeniem/uszkodzeniem.

• ✓ Dopasowanie do szerokości szczeliny; łatwa wymiana eksploatacyjna.
• ✓ Wersje narożnikowe dla kątów i załamań.

Detale typowe: narożniki, T-łącza, przejścia

• ✓ Narożnik wew./zew.: stosuj kształtki narożne; unikaj ostrego gięcia taśmy „na zimno”.
• ✓ T-łącza / krzyże: prefabrykaty gwarantują ciągłość kanału i kotew; kontrola zgrzewu obwodowego.
• ✓ Przejścia rurowe: koordynuj z tulejami/przepustami; taśma nie może kolidować ze zbrojeniem obwodowym przepustu.

Koordynacja z zbrojeniem i betonem

Taśma to detal „betonowo-zbrojarski”. O szczelności decyduje wspólna praca materiałów.

• ✓ Zbrojenie: przewidziane dystanse i prześwity przy taśmie, by mieszanka mogła swobodnie opłynąć kotwy.
• ✓ Mieszanka: konsystencja i uziarnienie pozwalające wypełnić strefę przy taśmie; staranne wibrowanie bez „przytrzymywania” buławy na taśmie.
• ✓ Warunki: ochrona PVC przed przegrzaniem/UV i przed mrozem przed betonowaniem; stabilne mocowanie do zbrojenia/szalunku.

Najczęstsze błędy wykonawcze

Odbiór robót – checklisty i testy

Przed betonowaniem (checklista)

• ✓ Zgodność profilu z projektem (typ/położenie/ciągłość).
• ✓ Stabilne mocowanie; brak skręceń, załamań, rozcięć.
• ✓ Gotowe i szczelne zgrzewy; kształtki w narożach/T-łączach.
• ✓ Zbrojenie/dystanse nie blokują opływu mieszanki przy taśmie.

Po betonowaniu (checklista)

• ✓ Brak widocznych pustek/zarysowań przy taśmie na odkrytych krawędziach.
• ✓ Nienaruszone zgrzewy; brak „wyciągnięcia” taśmy z lica.
• ✓ Dokumentacja foto z montażu i zgrzewów do protokołu odbioru.

Testy szczelności (jeśli przewidziane)

Próby wodne fragmentów (np. niecek, zbiorników) lub kontrola zawilgocenia po pierwszych opadach. Niepokojące miejsca – do lokalnej diagnostyki i napraw (np. iniekcja) po ustaleniu przyczyny.

FAQ

Czy taśma wewnętrzna może być szersza niż ściana?
Nie zaleca się – dobieraj tak, by zachować projektową otulinę i nie osłabiać przekroju.

Co, jeśli taśma „pływa” przy betonowaniu?
Za słabe mocowanie. Przerwij wylewanie, popraw klamry i kontynuuj, utrzymując równy front po obu stronach taśmy.

Jak łączyć na budowie?
Zgrzewem lub systemową mufą; naroża/T-łącza – kształtki. Unikaj improwizowanych klejeń bez prób.

Czy mogę łączyć taśmy różnych producentów?
Nie mieszaj systemów bez uzgodnienia – konsekwencja materiałowa i kompatybilność akcesoriów ułatwiają montaż i odbiór.

Czy taśma zamykająca wystarczy sama?
To uzupełnienie – przy dylatacjach pełną szczelność zapewnia układ taśm (wewnętrzna/zewnętrzna) + wierzchnia, zgodnie z projektem.

Podsumowanie

Skuteczna hydroizolacja przerw i dylatacji to właściwy dobór profilu PVC, ciągłość łączeń i bezbłędny montaż. Dobrze zaprojektowany i wykonany detal oszczędzi wielokrotnie więcej na etapie eksploatacji niż kosztuje podczas budowy.

Artykuł informacyjny. Zawsze stosuj karty techniczne i wytyczne montażowe producenta oraz zasady BHP. Decyzje projektowe zatwierdza projektant konstrukcji.
