Wprowadzenie: problem pęknięć skurczowych w betonie

Skurcz betonu podczas wiązania prowadzi do mikropęknięć i rys. W konstrukcjach podziemnych, fundamentach czy zbiornikach oznacza to ryzyko przecieków i kosztownych napraw. Klasyczne dylatacje przerywają ciągłość zbrojenia. Rury skurczowe PVC pozwalają kontrolować miejsce rysy i od razu je uszczelnić – bez osłabiania konstrukcji.

Co to są rury skurczowe i jak działają?

Rura skurczowa PVC to pusty profil z elastycznymi żebrami kotwiącymi. Montowana w ścianie w miejscu planowanej rysy: wymusza pęknięcie wzdłuż swojej osi, a jej żebra uszczelniają szczelinę – woda nie ma drogi przepływu. Po dojrzewaniu betonu wnętrze rury wypełnia się zaczynem/drobnoziarnistym betonem – uzyskujemy trwałe, szczelne domknięcie.

Najważniejsze zalety

Rodzaje i dobór do grubości ściany

Typowy podział (zakresy orientacyjne – dobieraj wg karty produktu):

Gdzie stosować rury skurczowe?

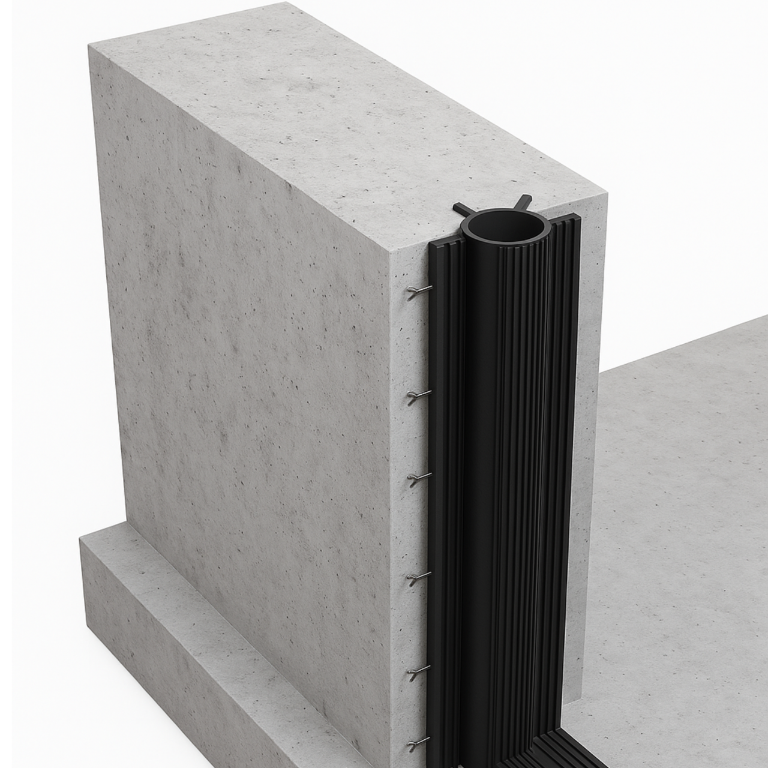

Montaż rur skurczowych krok po kroku

1. Przygotowanie rury: wykonaj wzdłużne nacięcie (jeśli zaleca producent), aby połączyć z taśmą PVC w przerwie poziomej.
2. Umiejscowienie: ustaw wg projektu – np. pionowo na styku płyty i ściany lub w środku długiej ściany.
3. Mocowanie: obejmy/klamry do zbrojenia co ~50 cm; zabezpiecz końce (jeśli nie łączysz dalej).
4. Betonowanie: zalewaj równolegle po obu stronach rury; ostrożnie wibruj, by dobrze otulić profil.
5. Wyjęcie wkładki: po wstępnym związaniu betonu usuń rurkę usztywniającą (jeśli system ją posiada).
6. Wypełnienie: wnętrze rury wypełnij zaczynem/drobnym betonem od dołu ku górze – domknięcie i pełna szczelność.

Wskazówki praktyczne przy stosowaniu rur skurczowych

• ✓ Magazynuj w cieniu; unikaj długiego UV i mrozu (PVC sztywnieje w niskich temp.).
• ✓ Przy łączeniu odcinków – zgrzew/mufa systemowa; nie łącz „na styk”.
• ✓ Koordynuj z taśmami PVC/bentonitem w przerwach roboczych dla ciągłości uszczelnienia.
• ✓ Po wypełnieniu wykonaj inspekcję – przy próbie wodnej nie powinno być przecieków.

Alternatywy i uzupełnienia

Listwy wymuszające rysy (krzyżaki/profilowane osłabienia) – inicjują rysę, ale zwykle wymagają dodatkowego uszczelnienia. Tradycyjne dylatacje – skuteczne, lecz przerywają zbrojenie i zwiększają nakład detali. Rury skurczowe łączą dwie funkcje w jednym elemencie: wymuszenie + uszczelnienie.

Podsumowanie

Rury skurczowe PVC to niewielki detal, który rozwiązuje duży problem: kontroluje skurcz betonu i zapobiega przeciekom. Dają monolityczną, przewidywalną i szczelną konstrukcję – od fundamentów po zbiorniki i tunele. Przy właściwym doborze (S1/S2/S3) i poprawnym montażu pracują bezobsługowo przez lata.

FAQ – najczęstsze pytania o rury skurczowe PVC

Na czym polega działanie rury skurczowej?
Rura z PVC „osłabia” przekrój w zaplanowanym miejscu, więc rysa skurczowa powstaje właśnie tam. Żebra rury kotwią się po obu stronach szczeliny i blokują przepływ wody, a po dojrzewaniu wnętrze rury wypełnia się zaczynem/drobnym betonem.

Czy rury zastępują klasyczne dylatacje?
W wielu przypadkach umożliwiają ograniczenie liczby dylatacji roboczych i prowadzenie dłuższych odcinków betonowania bez przerywania zbrojenia. W bardzo długich obiektach dylatacje konstrukcyjne mogą być nadal wymagane – rury są wtedy uzupełnieniem systemu.

Jak dobrać typ rury (S1/S2/S3)?

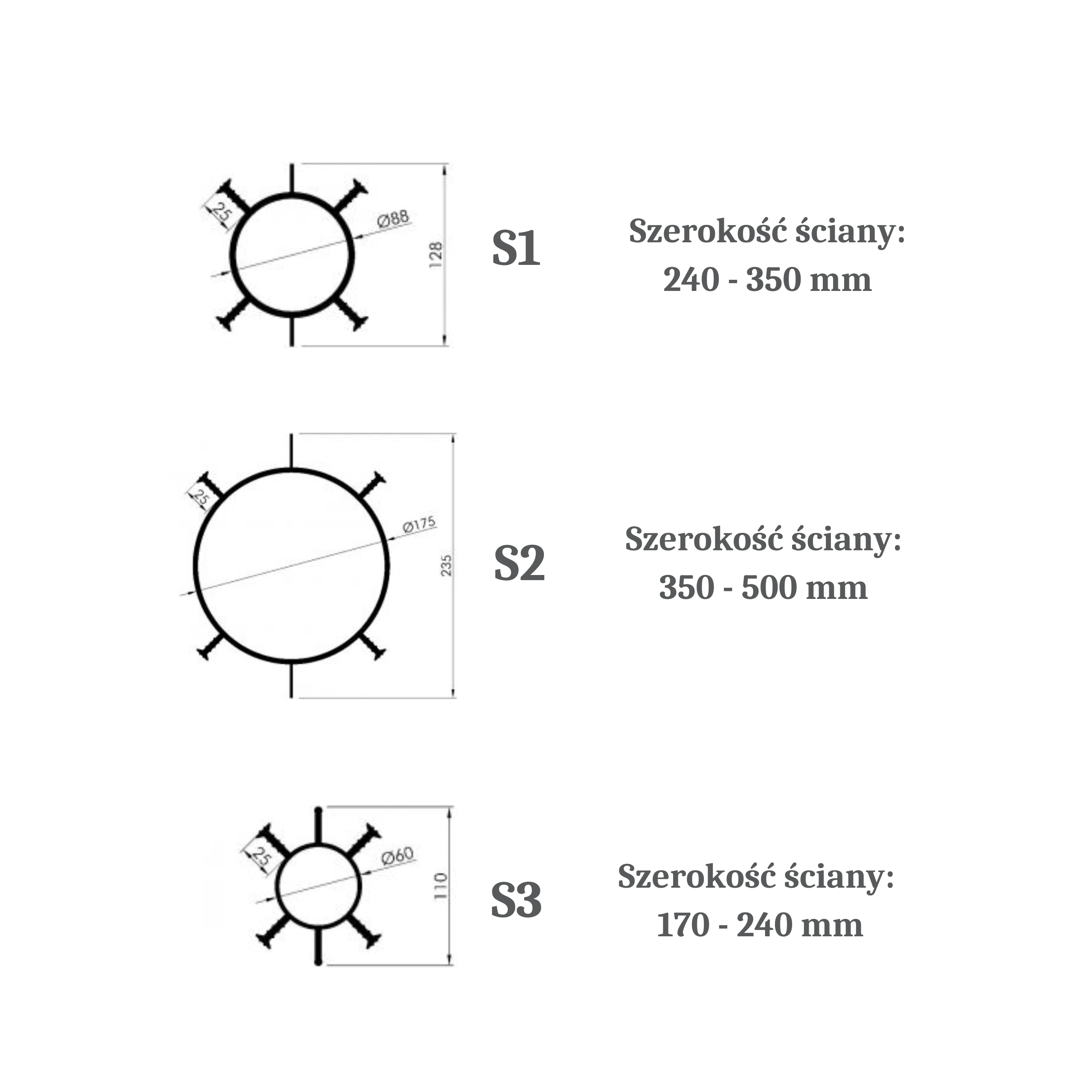

Dobieramy do grubości ściany wg zakresów producenta (np. S3 ~17–24 cm, S1 ~24–35 cm, S2 ~35–50 cm). Zbyt mała rura w grubej ścianie może nie zainicjować pęknięcia na całej grubości, a zbyt duża niepotrzebnie osłabi cienki element.

Co z rozstawem rur na długiej ścianie?
Ustala go projektant na podstawie długości i geometrii ściany, warunków posadowienia oraz wymagań wodoszczelności. Rury dzielą długi odcinek na sekcje, by zapanować nad skurczem i miejscem rys.

Czy rury współpracują z taśmami PVC w przerwach roboczych?
Tak. Typowy detal to pozioma taśma PVC na styku płyta–ściana + pionowa rura skurczowa. W praktyce rura jest nacinana (zgodnie z instrukcją), aby szczelnie „objąć” pas taśmy i uzyskać ciągłość uszczelnienia.

Jak łączyć odcinki rur, gdy wysokość ściany jest większa niż długość elementu?
Stosuje się zgrzewanie termiczne końców rur lub systemowe mufy/łączniki PVC. Nie łączymy „na styk”. Ważna jest ciągłość żeber kotwiących w strefie połączenia.

Kiedy usuwać wewnętrzną wkładkę (jeśli system ją posiada)?
Po wstępnym związaniu betonu – gdy element bezpiecznie przeniesie manipulację. Zbyt wczesne wyjęcie może naruszyć otulinę. Dokładny moment określa instrukcja producenta/kierownik robót.

Czym wypełnić rurę po wyjęciu wkładki?
Zazwyczaj zaczynem cementowym lub drobnoziarnistym betonem, od dołu ku górze, aby uniknąć pustek. Celem jest trwałe domknięcie i pełna szczelność detalu.

Czy PVC ma dopuszczenie do wody pitnej?
Rury z miękkiego PVC stosowane w systemach (np. Besaflex) są projektowane do środowisk wody, w tym instalacji pitnych – zawsze potwierdź to w karcie produktu i wymaganych atestach.

Czy można zastosować rury w już istniejącej, zabetonowanej ścianie?
Nie. Rury działają jako element wbudowany i wymagają betonowania elementu z rurą w szalunku. Do istniejących ścian stosuje się iniekcje lub inne technologie naprawcze.

Jakie są typowe błędy montażowe?
Brak stabilnego mocowania do zbrojenia (przesunięcie przy betonowaniu), łączenie rur bez zgrzewu/mufy, zbyt wczesne wyjęcie wkładki, niewypełnienie wnętrza rury po dojrzewaniu oraz brak koordynacji z taśmami w przerwach roboczych.

Czy rury wpływają na harmonogram robót?
Zwykle przyspieszają prace – mniej klasycznych dylatacji i detali do uszczelniania. Montaż to proste docinanie i obejmy do zbrojenia; betonowanie przebiega standardowo (z kontrolą równomiernego podnoszenia lustra betonu po obu stronach).

Artykuł informacyjny. Stosuj karty techniczne producenta i zasady BHP. Rozstaw i lokalizację rur skurczowych dobiera projektant konstrukcji.
