Pasy transportowe – jak czytać oznaczenia i kolory etykiet? Praktyczny przewodnik

Dlaczego oznaczenia pasów są ważne?

Bezpieczny transport i podnoszenie ładunków zależą od właściwego doboru i stosowania pasów transportowych. Zarówno pasy mocujące ładunek na czas przewozu, jak i zawiesia pasowe do podnoszenia ciężarów muszą być używane zgodnie ze swoimi parametrami. Źle dobrany pas – zbyt słaby, uszkodzony lub bez wymaganej etykiety – może być równie niebezpieczny jak brak zabezpieczenia. W razie gwałtownego hamowania lub manewru źle zabezpieczony ładunek nabiera ogromnej siły, która grozi uszkodzeniem pojazdu lub wypadkiem. Przy podnoszeniu ładunku niewłaściwie dobrane zawiesie może po prostu pęknąć, stwarzając śmiertelne zagrożenie.

Oprócz bezpieczeństwa fizycznego liczą się także wymogi prawne. Przepisy wymagają, by ładunek w pojeździe był unieruchomiony za pomocą atestowanych środków mocujących. W razie kontroli sprawdzane jest, czy używasz pasów zgodnych z normami (np. europejską EN 12195-2 dla pasów mocujących). Pas bez czytelnej etykiety informacyjnej będzie traktowany jak niezgodny z normą – może skutkować mandatem i zakazem dalszej jazdy. Podobnie w firmach dźwigowych lub na budowie – korzystanie z nieoznaczonych lub uszkodzonych zawiesi jest zabronione. Dlatego tak ważne jest rozumieć oznaczenia na pasach i wybierać odpowiednie do swoich potrzeb.

Rodzaje pasów transportowych

Pod pojęciem „pas transportowy” kryją się dwa główne rodzaje produktów o odmiennym zastosowaniu:

Pasy mocujące (do zabezpieczania ładunku)

Służą do unieruchamiania ładunku na czas transportu – np. na przyczepach, ciężarówkach, lawetach czy bagażnikach. Typowy pas mocujący składa się z taśmy poliestrowej oraz mechanizmu napinającego (najczęściej grzechotki z napinaczem) i haków. Standardem są pasy dwuczęściowe: krótsza część z napinaczem + dłuższa taśma z hakiem. Dostępne są też pasy jednoczęściowe z klamrą zaciskową. Pasy mocujące muszą mieć na wszytej etykiecie podane m.in. parametry LC (zdolność mocowania) i STF (siła napięcia) w jednostce daN. Ich użycie polega na opasaniu i dociśnięciu ładunku do podłoża pojazdu – nie są one przeznaczone do podnoszenia ładunku w górę.

Zawiesia pasowe (do podnoszenia ładunku)

Wykorzystywane przy przeładunku i pracach dźwigowych. Zawiesie pasowe to specjalna taśma (najczęściej pętlowa, bezkońcowa lub z okuciami) służąca do podnoszenia ciężarów dźwigiem, HDS-em czy wózkiem widłowym. Zawiesia wykonane są z bardzo wytrzymałych włókien (najczęściej poliestrowych) i posiadają atut normowego kodowania kolorem: każdemu udźwigowi (WLL) odpowiada inny kolor taśmy. Przykładowo fioletowe zawiesie to 1 t, zielone 2 t, żółte 3 t itd. (szczegóły kodowania w dalszej części). Na etykiecie zawiesia znajdziemy m.in. jego udźwig w różnych konfiguracjach podnoszenia, materiał (np. PES) oraz normę EN 1492-1. Ważne: pasów mocujących do transportu nie wolno używać jako zawiesi dźwigowych – i odwrotnie – ponieważ ich konstrukcja, współczynnik bezpieczeństwa i oznaczenia są dostosowane do różnych celów.

Kolor pasa a wytrzymałość – fakty i mity

Wiele osób intuicyjnie ocenia wytrzymałość pasa po jego kolorze. Czy rzeczywiście kolor taśmy mówi nam, jak mocny jest pas? I tak, i nie – zależy od typu pasa.

• ✓ Zawiesia dźwigowe: Tutaj kolor taśmy jest powiązany z udźwigiem. Zgodnie z normą EN 1492-1 pas o określonej nośności ma przypisany konkretny kolor (np. 2 t – zielony). Dodatkowo w taśmę wszyte są czarne paski (linie) – ich liczba również oznacza udźwig (np. 2 paski = 2 tony). Dzięki temu nawet bez czytania etykiety doświadczony operator rozpozna podstawowe parametry zawiesia po wyglądzie. Uwaga: zawsze jednak należy upewnić się co do udźwigu, czytając etykietę – kolor może wyblaknąć lub taśma może pochodzić z innego systemu.

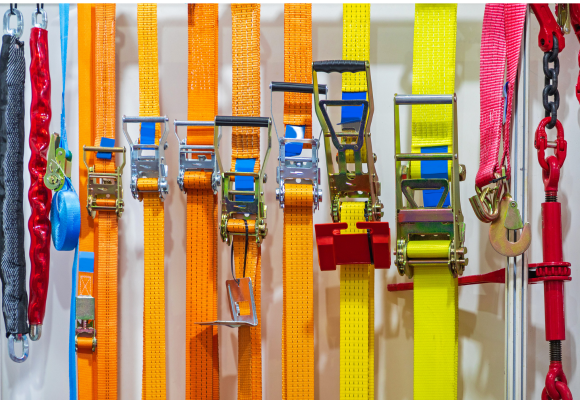

• ✕ Pasy mocujące ładunek: Tutaj kolor taśmy nie świadczy o wytrzymałości ani przeznaczeniu pasa. Producenci stosują różne barwniki i powłoki ochronne (przeciw UV, wilgoci), ale nie ma jednolitej normy przypisującej kolor do konkretnej wartości LC. Choć w handlu utarły się pewne praktyki (np. często spotyka się pasy 5-tonowe w kolorze pomarańczowym, słabsze 2-tonowe w zielonym lub niebieskim), nie wolno polegać na kolorze jako wyznaczniku. Jedyną pewną informacją o wytrzymałości pasów mocujących jest etykieta producenta – to na niej podane są parametry jak LC, zgodność z normą EN 12195-2 itd. Kieruj się danymi z etykiety, a nie barwą taśmy.

Poniżej dwa przykłady ilustrujące kwestię kolorów: zawiesia pasowe o różnych barwach (po lewej) i etykieta pasa mocującego (po prawej).

Kolory etykiet a materiał pasa

Kiedy mówimy o kolorach pasów, trzeba rozróżnić kolor samej taśmy od koloru etykiety wszytej w pas. Okazuje się, że kolor etykiety nie jest przypadkowy – zgodnie z normą wskazuje on na rodzaj materiału, z jakiego wykonano pas:

• ■ Niebieska etykieta – Poliester (PES): Zdecydowanie najpopularniejszy materiał pasów transportowych. Pasy z poliestru cechują się bardzo niską chłonnością wody i małą rozciągliwością (utrzymują napięcie nawet przy wstrząsach). Są odporne na promienie UV oraz większość kwasów mineralnych, jednak nie tolerują zasad (ługów). Zachowują parametry w szerokim zakresie temperatur od -40°C do +100°C. Większość pasów mocujących i zawiesi na rynku to właśnie PES, stąd dominują niebieskie etykiety.
• ■ Zielona etykieta – Poliamid (PA, nylon): Dawniej popularny, dziś rzadziej stosowany materiał na pasy. Nylon jest bardzo wytrzymały, ale ma większą sprężystość (bardziej się rozciąga pod obciążeniem) i chłonie wilgoć bardziej niż poliester. Jest za to odporny na działanie zasad (ługów), lecz nie na kwasy. Zakres temperatur pracy podobny (-40°C do +100°C). Zielone etykiety spotyka się sporadycznie – jeśli pas ma taką, oznacza nylonowy materiał taśmy.
• ■ Brązowa etykieta – Polipropylen (PP): Materiał o nieco niższej wytrzymałości i odporności. Pasy z PP mają mniejszą odporność na UV i temperaturę (do ok. +80°C). Nie są odporne na kwasy ani zasady, ale za to praktycznie nie chłoną wody. Stosowane rzadziej do specjalnych zastosowań, gdzie potrzebna jest pływalność lub niska masa. Brązowa etykieta sygnalizuje pas wykonany z polipropylenu.

Uwaga: Kolor taśmy (pasów) nie informuje o materiale – zdarza się np. taśma zielona wykonana z poliestru (etykieta będzie wówczas niebieska). Dlatego identyfikację materiału zawsze rób na podstawie etykiety, nie barwy pasa. Wiedza o materiale może być istotna, jeśli pas będzie używany w środowisku chemicznie agresywnym lub w skrajnych temperaturach.

Udźwig (WLL) i normy – co mówią etykiety

Kluczowym parametrem każdego pasa jest jego udźwig, określany często jako WLL (Working Load Limit) lub DOR (dopuszczalne obciążenie robocze). Jest to maksymalny ciężar, jaki pas może bezpiecznie utrzymać w normalnych warunkach użytkowania. Informacja o WLL/DOR zawsze powinna być podana na etykiecie – czy to w formie wartości kilogramach/tonach (zawiesia), czy w dekaniutonach (pasy mocujące).

Pasy mocujące ładunek: Na ich etykietach znajdziemy parametr LC (Lashing Capacity), wyrażony w daN (dekanewtonach). 1 daN odpowiada w przybliżeniu masie 1 kg. LC określa maksymalną siłę napięcia taśmy przy mocowaniu prostym. Przykładowo LC = 2500 daN oznacza pas o wytrzymałości ok. 2500 kg (2,5 t) w układzie prostym. Co ważne, jeśli pasem opasujemy ładunek (czyli użyjemy go „w pętli” wokół towaru mocując do dwóch punktów), efektywna wytrzymałość jest podwójna – ten sam pas 2500 daN wytrzymuje wtedy obciążenie 5000 daN. Oprócz LC na etykiecie powinny widnieć też inne normowe parametry: SHF (Standardowa Siła Ręczna, zwykle 50 daN) oraz STF (Standardowa Siła Mocowania, podawana w daN). STF mówi, z jaką siłą pas dociska ładunek do podłogi przy opasaniu – im wyższe STF (np. 1000 daN), tym skuteczniej pas unieruchomi ładunek mniejszym wysiłkiem użytkownika. Norma EN 12195-2 wymaga też podania % wydłużenia taśmy (maksymalnie 7% dla pasów poliestrowych). Wszystkie te dane mają znaleźć się na etykiecie pasów mocujących, obok nazwy producenta, roku produkcji czy numeru partii.

Zawiesia pasowe (dźwigowe): Na ich etykietach udźwig zwykle podawany jest wprost w tonach lub kilogramach, często wraz z piktogramami pokazującymi różne sposoby podwieszenia. Przykładowo etykieta zawiesia może zawierać: WLL 2000 kg (prosto), 1600 kg (opasanie w uchwycie U), 1400 kg (zawieszenie w pętli tzw. choke). Normy dźwigowe (EN 1492-1 dla zawiesi taśmowych, EN 1492-2 dla wężowych) wymagają podania materiału (np. „100% PES”), współczynnika bezpieczeństwa (np. 7:1) oraz roku produkcji/seryjnego ID. Bardzo ważne jest, by zawiesie miało też oznaczenie CE i referencję do normy – gwarantuje to, że spełnia wymogi bezpieczeństwa. Udźwig zawiesia jest bezpośrednio powiązany z jego szerokością i liczbą warstw taśmy, co przekłada się na kolor (zgodnie z tabelą normatywną). Pamiętaj jednak, że nawet znając kolor, zawsze sprawdź wartość WLL na metce – dla pewności i w razie ewentualnej kontroli BHP.

Jak czytać etykietę pasa (krok po kroku)

Etykieta wszyta w pas to jego „dowód tożsamości”. Z pozoru zestaw cyfr i skrótów może wydawać się skomplikowany, ale poniższa instrukcja pozwoli szybko zrozumieć najważniejsze informacje:

1. Sprawdź oznaczenie normy i materiał: Upewnij się, że na metce jest symbol normy (np. EN 12195-2 dla pasa mocującego lub EN 1492-1 dla zawiesia) oraz informacja o materiale taśmy (np. „PES” i/lub kolor etykiety). To gwarancja, że pas spełnia standardy bezpieczeństwa i pozwala ocenić jego właściwości (np. odporność chemiczną).
2. Odczytaj dopuszczalne obciążenie: Poszukaj wartości udźwigu. Dla pasów mocujących będzie to LC podane w daN lub kg (np. „LC 2000 daN”); dla zawiesi – WLL w kg lub tonach. Ta liczba mówi, jak ciężki ładunek pas utrzyma bez ryzyka zerwania. Porównaj ją z masą swojego ładunku i pamiętaj o zapasie bezpieczeństwa.
3. Znajdź parametry napinania (tylko pasy mocujące): Jeśli czytasz etykietę pasa transportowego do mocowania, powinna zawierać też SHF (zwykle 50 daN) i STF (np. 500 daN, 1000 daN). SHF to przyjęta siła, z jaką użytkownik napina pas ręcznie, a STF – siła docisku, jaką uzyskuje na ładunku. Wyższe STF oznacza skuteczniejsze unieruchomienie ładunku.
4. Spójrz na dopuszczalne wydłużenie: Na metkach pasów często podawany jest % wydłużenia taśmy pod obciążeniem (np. „Ext <7%”). Im mniejsza wartość, tym mniej pas się rozciąga – a więc ładunek mniej „luzuje” w trakcie jazdy. Norma transportowa wymaga ≤7%, dobre pasy mają często 4–5%.
5. Skontroluj wymiary i budowę: Etykieta powinna podawać długość pasa (np. 8 m lub przy dwuczęściowych: 6 m + 2 m), a w przypadku zawiesi – długość użytkową lub obwód. Sprawdź też, czy pas jest jedno- czy dwu-częściowy (np. może być oznaczenie „2‑cz.” lub osobne metki na obu częściach zestawu). Upewnij się, że długość i typ pasuje do Twojego zastosowania.
6. Oceń stan etykiety: Wszystkie informacje muszą być czytelne. Jeżeli metka jest wyrwana, zamalowana lub nie da się odczytać któregoś parametru – pas formalnie nie spełnia wymogów. Lepiej go wtedy wycofać z użycia lub oddać do przeglądu. Brak czytelnej etykiety oznacza, że nie możesz udowodnić zgodności pasa z normą, co przy kontroli skutkuje dyskwalifikacją pasa.

Pamiętaj, że etykieta dostarcza jedynych wiarygodnych danych o pasie. Jeśli czegoś na niej brakuje (np. nie ma normy lub producenta) albo dane budzą wątpliwości – nie ryzykuj. Zawsze lepiej sięgnąć po certyfikowany pas od zaufanego dostawcy niż użyć niepewnego zamiennika.

Dobór pasa do ładunku

Jak dobrać właściwy pas do konkretnego ładunku? Oto kilka kroków i wskazówek, które pomogą podjąć decyzję:

• ✓ Określ wagę ładunku: To podstawowy punkt wyjścia. Znając masę ładunku, wybieraj pas/zawiesie o udźwigu znacznie wyższym niż ta waga. Zaleca się co najmniej 20–30% zapasu. Np. dla ładunku ~1 t wybierz pas o LC min. 2000 kg (2 t). Przy mocowaniu ładunku zwykle i tak stosuje się minimum dwa pasy – upewnij się, że ich łączna wytrzymałość jest wystarczająca z naddatkiem.
• ✓ Weź pod uwagę rodzaj ładunku: Czy ładunek jest wrażliwy (może ulec zgnieceniu)? Czy ma ostre krawędzie? Dla delikatnych przedmiotów przydadzą się szersze pasy rozkładające nacisk lub dodatkowe maty/gumy ochronne. Przy stalowych profilach czy betonie o ostrych kantach koniecznie stosuj narożniki ochronne lub osłony, aby pas nie został przecięty. Jeśli ładunek może się przemieścić lub rozproszyć (np. rury), użyj więcej pasów i opasek.
• ✓ Dobierz typ pasa: Do mocowania ciężkich ładunków na platformie najlepiej nadają się pasy z napinaczem (grzechotką), które umożliwiają silne dociągnięcie. Dla mniejszych bagaży czy wiązek (np. drewniane listwy) wystarczą pasy z klamrą zaciskową. Jeśli ładunek będzie podnoszony, niezbędne jest atestowane zawiesie pasowe o odpowiednim WLL (nigdy zwykły pas transportowy).
• ✓ Długość i liczba pasów: Zmierz obwód lub wymiary ładunku oraz punkty mocowania. Wybierz pasy o długości adekwatnej (zbyt krótki nie sięgnie, za długi będzie kłopotliwy i może wymagać dodatkowego zabezpieczenia końcówek). Standardowe pasy mocujące mają 6–8 m, ale są i 10–12 m do dużych ładunków. Lepiej użyć kilku pasów niż próbować jednym na siłę – rozkłada to obciążenie i daje rezerwę w razie pęknięcia jednego z mocowań.
• ✓ Środowisko i warunki: Jeśli ładunek będzie mocowany na zewnątrz, zwróć uwagę na odporność pasów na czynniki atmosferyczne. Do pracy w wilgoci lub chłodzie wybierz pasy poliestrowe (PES nie traci właściwości na mrozie i gdy zamoknie). W środowisku chemicznym upewnij się, że materiał pasów wytrzyma kontakt z substancjami – np. w razie kwasów unikaj pasów PA, a przy zasadach unikaj PES.

Podsumowując: zawsze czytaj etykietę i dobieraj pas z zapasem wytrzymałości. W razie wątpliwości skonsultuj się z dostawcą lub użyj konfiguratora (niektórzy producenci online oferują narzędzia do doboru pasa po podaniu parametrów ładunku). Inwestycja w odpowiednie pasy to gwarancja, że ładunek dotrze na miejsce bezpiecznie, a praca z ciężarem odbędzie się bez przykrych niespodzianek.

Najczęstsze błędy przy użytkowaniu

FAQ

Czy kolor pasa transportowego świadczy o jego udźwigu?
To zależy od rodzaju pasa. W zawiesiach dźwigowych – tak, istnieje standardowe kodowanie kolorów (fioletowy 1 t, zielony 2 t, żółty 3 t, szary 4 t, czerwony 5 t, brązowy 6 t, niebieski 8 t, pomarańczowy 10 t). Natomiast w pasach mocujących do transportu kolor taśmy nie jest powiązany z wytrzymałością – zawsze sprawdzaj udźwig na etykiecie (LC).

Co oznacza skrót WLL na etykiecie?
WLL (Working Load Limit) oznacza dopuszczalne obciążenie robocze – maksymalny ciężar, jaki pas może bezpiecznie utrzymać. Odpowiada polskiemu DOR. W przypadku pasów transportowych często zamiast WLL jest podawane LC (Lashing Capacity) w daN, ale znaczenie jest zbliżone (określa „moc” pasa).

Czy mogę użyć pasa mocującego do podnoszenia ładunku?
Nie. Pasy transportowe z napinaczem (do mocowania) nie są przeznaczone do unoszenia ładunku w powietrze. Do podnoszenia stosuj wyłącznie atestowane zawiesia (łańcuchowe, pasowe lub wężowe) z odpowiednim WLL i współczynnikiem bezpieczeństwa. Pasy mocujące nie mają takiego zapasu wytrzymałości i mogłyby pęknąć przy podnoszeniu.

Co zrobić, jeśli pas nie ma homologacji lub etykiety?
Taki pas najlepiej wycofać z użycia. Brak etykiety/homologacji oznacza, że nie wiadomo, czy spełnia normy i jaka jest jego wytrzymałość. Używanie go naraża na odpowiedzialność prawną i ryzyko wypadku. Zainwestuj w nowy pas od sprawdzonego producenta – bezpieczeństwo jest najważniejsze.

Ile pasów powinienem użyć do zabezpieczenia ładunku?
Tyle, ile potrzeba, by ładunek się nie przemieszczał – zawsze z nadmiarem. Minimalnie dwa pasy to standard dla większości ładunków (zapewniają stabilność w obu kierunkach). Cięższe lub większe gabaryty wymagają 4, a nawet więcej pasów, w układzie krzyżowym. Kieruj się zasadą, że lepiej dać jeden pas więcej niż o jeden za mało. Każdy pas dokłada siły tarcia i trzymania – rozłóż je symetrycznie, by ładunek był unieruchomiony równomiernie.

Podsumowanie

Dbanie o właściwy dobór i stan pasów transportowych to inwestycja w bezpieczeństwo transportu i prac przeładunkowych. Zapamiętaj najważniejsze zasady: czytaj etykiety i ufaj tylko danym od producenta, nie sugeruj się jedynie kolorem taśmy, dobieraj pasy z odpowiednim zapasem udźwigu i używaj ich zgodnie z przeznaczeniem. Regularnie kontroluj stan taśm i elementów metalowych – w razie wątpliwości wymień pas na nowy. Przestrzeganie tych reguł sprawi, że Twój ładunek będzie zawsze dobrze zabezpieczony, a praca z nim – bezpieczna i zgodna z przepisami.

Artykuł informacyjny. Zawsze stosuj instrukcje producenta, normy branżowe oraz zasady BHP przy pracy z pasami transportowymi. Dobór osprzętu dźwigowego konsultuj z osobą posiadającą odpowiednie uprawnienia. Autor ani sklep nie ponoszą odpowiedzialności za niewłaściwe wykorzystanie informacji.
