Maty bentonitowe Voltex to zaawansowany system hydroizolacji, wykorzystujący zdolność bentonitu do pęcznienia w kontakcie z wodą. Po prawidłowym zainstalowaniu tworzą one ciągłą barierę uszczelniającą, która skutecznie chroni fundamenty i podziemne części budowli przed przenikaniem wody gruntowej. Tego rodzaju „ciężka” hydroizolacja jest szczególnie polecana w trudnych warunkach wodnych – zapewnia długotrwałą ochronę oraz potrafi samouszczelnić drobne rysy w betonie, dzięki czemu ogranicza ryzyko przecieków.

W niniejszym poradniku przedstawiamy, jak krok po kroku wykonać hydroizolację fundamentu z użyciem mat Voltex. Omówimy przygotowanie podłoża, sposób układania mat na płycie fundamentowej i ścianach, a także zabezpieczanie newralgicznych miejsc: przerw roboczych, połączeń konstrukcji oraz przepustów instalacyjnych. Stosując się do poniższych wytycznych, unikniesz typowych błędów i zapewnisz swojemu fundamentowi trwałą, wodoszczelną izolację.

Kluczowe zasady montażu mat bentonitowych Voltex

• ✓ Warunki montażu: Maty przechowuj w suchym miejscu, zabezpieczone przed opadami. Montaż planuj w suchych warunkach – nie układaj mat na zamarzniętym podłożu ani w obecności stojącej wody. Prace zaplanuj tak, by maty były układane tuż przed betonowaniem lub zasypaniem – unikasz w ten sposób długiej ekspozycji bentonitu na deszcz i wilgoć przed jego zabezpieczeniem betonem.
• ✓ Przygotowanie podłoża: Podłoże gruntowe pod płytą fundamentową wyrównaj i zagęść (min. 85% Proctora). Powierzchnie betonowe (np. ściany, podkład z chudego betonu) oczyść z luźnych elementów i ostrych wystających fragmentów. Ubytki i raki w betonie wypełnij masą bentonitową (np. Bentoseal), a otwory po ściągach zaszpachluj zaprawą bezskurczową, umieszczając w ich osi kawałek taśmy bentonitowej dla pewności uszczelnienia.
• ✓ Układanie mat: Układaj maty ciemną (tkaną) stroną w kierunku uszczelnianego betonu (biała włóknina ma być od strony gruntu lub szalunku). Natomiast dla maty VOLTEX DS, ciemna strona (foliowana) jest układana do podłoża. Każdy pas maty łącz z następnym na zakład minimum 10 cm. Końce sąsiednich pasów powinny być przesunięte względem siebie o co najmniej 30 cm – dzięki temu zakłady nie pokrywają się w jednym miejscu (unikasz „krzyżowania” czterech narożników). Pod każdą zakładkę na całej jej długości posyp warstwę granulatu bentonitowego, który uszczelni połączenie po spęcznieniu mat.
  TIP: Mata fabrycznie jest już gotowa do instalacji. Rolka jest zwinięta stroną układaną do podłoża, wystarczy więc ją tylko rozwinąć.
• ✓ Mocowanie: Aby zapobiec przesunięciu mat podczas betonowania lub zasypywania, tymczasowo przymocuj maty do podłoża/szalunku. Możesz do tego użyć gwoździ z dużymi podkładkami, kołków albo zszywek – wbijaj je na brzegach maty oraz wzdłuż zakładów. Po związaniu betonu, te mocowania nie wpływają na hydroizolację, a gwarantują, że maty pozostaną na właściwym miejscu przy zalewaniu.
• ✓ Taśmy bentonitowe: We wszystkich przerwach technologicznych konstrukcji (poziomych i pionowych) zastosuj taśmy bentonitowe (pęczniejące). Dotyczy to przede wszystkim styku płyty fundamentowej ze ścianą (przerwa robocza betonowania) oraz ewentualnych łączeń segmentów fundamentu wykonywanych etapowo. Taśmę układaj w osi przyszłej ściany/płyty (czyli mniej więcej pośrodku grubości elementu betonowego), aby po związaniu betonu znalazła się otulona z każdej strony. Gdy dostanie się do niej woda – spęcznieje, wypełniając szczelinę i uszczelniając połączenie konstrukcji.
• ✓ Ciągłość izolacji poziomej i pionowej: Zapewnij połączenie hydroizolacji podłogi (płyty) z izolacją ścian fundamentowych. Matę ułożoną pod płytą wywiń do góry wzdłuż krawędzi fundamentu na wysokość min. 15 cm powyżej górnej krawędzi ławy. Następnie matę hydroizolacyjną ściany rozpocznij tak, by zachodziła na ten wywinięty fragment (zakład min. 30 cm). W przypadku fundamentów z odsadzonymi ławami (wystający „gzyms”), wykonaj w narożniku fasetę z masy bentonitowej i dołóż pas maty na poziomej półce – musi on zachodzić przynajmniej 10 cm za krawędź płyty i łączyć się z matą na ścianie. Dzięki temu izolacja pozostanie ciągła, pomimo zmian geometrii elementów.

Montaż mat bentonitowych pod płytą fundamentową

Potrzebne elementy:

• Mata VOLTEX (rolki)
• Granulat bentonitowy
• Masa bentonitowa (np. Bentoseal)
• Taśma bentonitowa (wodopęczniejąca)

Maty Voltex zaleca się układać pod żelbetową płytą fundamentową o grubości co najmniej 10 cm, na zagęszczonym podłożu gruntowym lub podsypce żwirowej. Jeśli pod płytą stosowany jest chudy beton, wówczas docelowa płyta powinna mieć minimum 15 cm grubości – zapewni to odpowiednią otulinę i dociśnięcie maty bentonitowej do podłoża. W warunkach występowania wysokiego poziomu wód gruntowych (napór hydrostatyczny) maty należy ułożyć również pod ławami i żebrami fundamentowymi, tak aby cały układ fundamentowy był szczelnie opasany izolacją.

Układanie rozpoczynamy na odpowiednio przygotowanym podłożu. Rozwiń maty na fundamencie ciemnoszarą geowłókniną ku górze (bentonitową stroną do przyszłego betonu). Sąsiednie pasy mat kładź z zakładem minimum 10 cm – najłatwiej to osiągnąć układając arkusze na zakładkę o ok. 10–15 cm. Końce pasów (łączenia kolejnych odcinków maty) rozmieść mijankowo: każdy kolejny pas powinien zaczynać/kończyć się przynajmniej 30 cm dalej niż pas w sąsiednim rzędzie. Unikniesz dzięki temu tworzenia jednej linii potencjalnej nieszczelności. Dla pewności wszystkie zakłady posyp obficie granulatem bentonitowym przed ułożeniem kolejnej warstwy mat – granulat wchłonie wodę, spęcznieje i uszczelni styk mat.

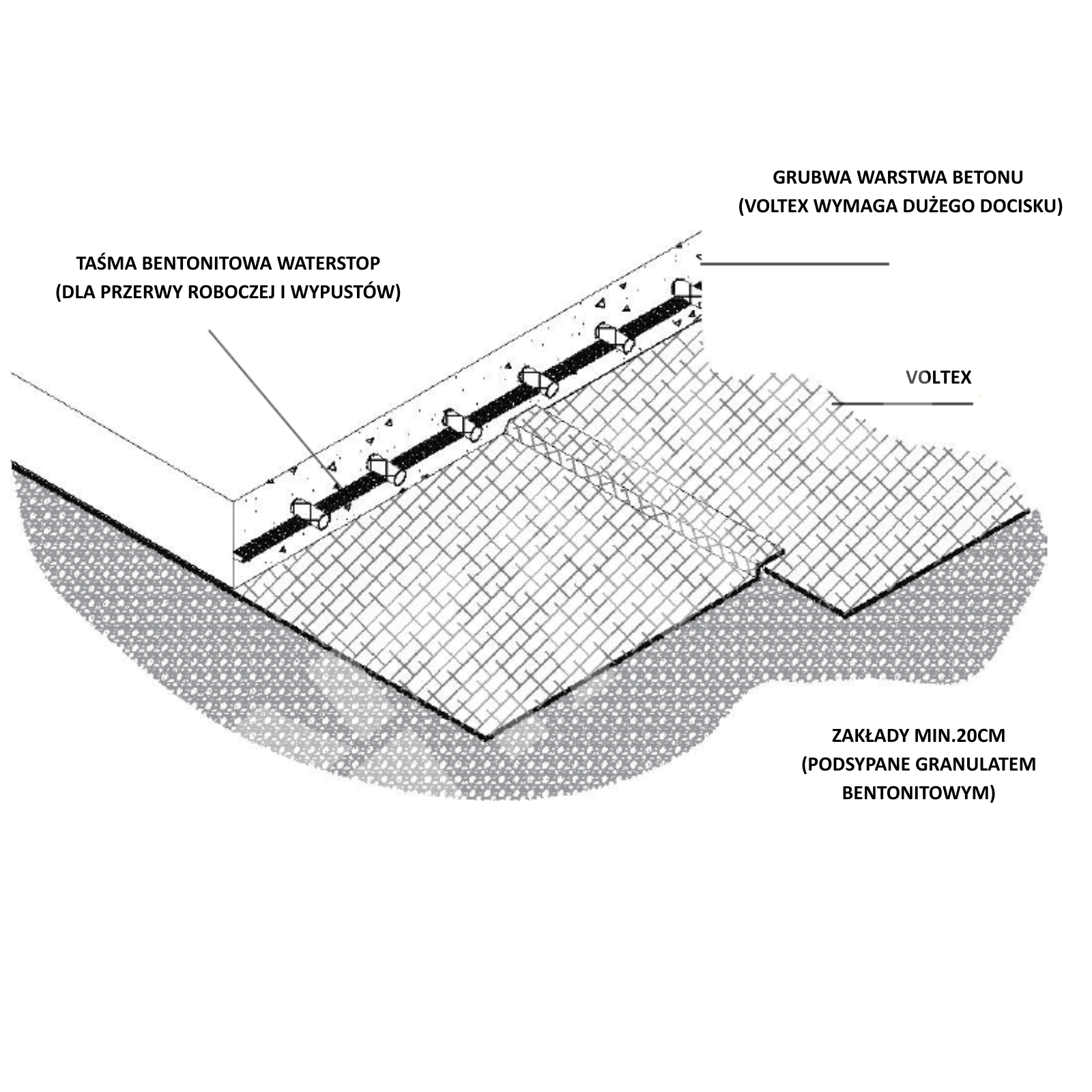

Schemat montażu maty VOLTEX

Po rozłożeniu mat na całej powierzchni fundamentu warto tymczasowo je unieruchomić. Krawędzie mat (zwłaszcza na zakładach i obrzeżach fundamentu) można przybić do podłoża – np. gwoździami do chudego betonu lub szpilkami do gruntu, używając podkładek dociskowych. Zapobiegnie to przesuwaniu się maty podczas chodzenia oraz podczas zalewania płyty betonem. Po związaniu betonu elementy mocujące nie są już potrzebne i mogą pozostać w podłożu.

Przy układaniu maty wykonujemy staranne docinki przy wszelkich detalach. Matę należy dociąć tak, aby ściśle przylegała wokół przepustów instalacyjnych, rur czy szpilek fundamentowych. Pod każde takie nacięcie i wokół elementu uszczelnianego podsyp warstwę granulatu bentonitowego. Następnie w miejscu przejścia nanieś plastyczną masę bentonitową (np. Bentoseal) – uformuj wałek/grzbiet o grubości ok. 1–2 cm (minimum 19 mm) dokładnie wzdłuż krawędzi nacięcia maty przy danym elemencie. Taka faseta powinna nachodzić co najmniej 5 cm na matę oraz na uszczelniany element (np. rurę). Dodatkowo, każdy przepust rury zabezpiecz taśmą bentonitową – owiń pęczniejącą taśmę dookoła rury (jeśli rura przechodzi przez tuleję, taśmę umieść zarówno od wewnętrznej, jak i zewnętrznej strony tulei przed zalaniem betonem). Warstwa bentonitu w taśmie spęcznieje przy kontakcie z wodą, uszczelniając przestrzeń wokół przepustu.

Po ułożeniu mat na całej płycie fundamentowej należy przygotować ich połączenie z izolacją, która będzie na ścianach. Matę Voltex wystającą poza obrys płyty wywiń do góry wzdłuż bocznej krawędzi fundamentu. Zaleca się wywinąć ok. 20–30 cm maty na ścianę, przy czym minimum to 15 cm powyżej górnej płaszczyzny fundamentu (ławy). Ten wywinięty fragment zostanie później połączony z matami na izolacji pionowej ścian. Jeśli fundament ma odsadzki (poszerzenia) – np. ściana fundamentowa jest węższa niż ława – to w narożniku pomiędzy płytą a ścianą wykonaj trójkątną fasetę z masy Bentoseal (np. o wymiarach ~38×38 mm), a następnie ułóż dodatkowy pas maty na poziomej półce (odsadzce). Pas ten powinien zachodzić min. 10 cm na płytę (za narożnik) i tyle samo na matę wywiniętą na ścianę. Dzięki temu stworzysz szczelne połączenie hydroizolacji poziomej z pionową pomimo uskoku.

Montaż mat bentonitowych na ścianach fundamentowych (szalunek)

Hydroizolację pionową fundamentów z mat bentonitowych można wykonywać dwiema metodami: przed wylaniem betonu (maty mocowane do szalunku od wewnątrz – tzw. montaż pre-aplikowany) lub po zbudowaniu ściany (maty mocowane do gotowej konstrukcji od zewnątrz, przed zasypaniem wykopu). Najpewniejszy efekt daje pierwsza metoda, dlatego skupiamy się na niej – maty Voltex stanowią wtedy integralną warstwę ściany już od momentu betonowania, co gwarantuje ich trwałe połączenie z konstrukcją.

Przy montażu mat na szalunku rozpocznij od zamocowania pierwszego pasa maty do wewnętrznej strony formy deskowania. Użyj do tego gwoździ lub zszywek – rozmieszczaj je co kilkadziesiąt centymetrów, aby mata dobrze przylegała. Bardzo ważna jest prawidłowa orientacja maty: białą (flizelinową) stroną do szalunku, a ciemnoszarą (tkana z bentonitem) do wnętrza formy, gdzie będzie wylewany beton. Innymi słowy, bentonit ma być z tej strony, z której znajdzie się później beton – tak, aby po związaniu betonu mata znalazła się ściśle przyklejona do konstrukcji.

Maty na ścianie można układać pionowo lub poziomo – wybierz sposób wygodny dla danej wysokości ściany. Zachowaj przy tym wszędzie zakłady min. 10 cm między pasami. Kolejne rolki na wysokości łącz w sposób mijankowy (styk na przemian, przesunięty o min. 30 cm jak przy płycie). Każdy zakład na powierzchni pionowej również wymaga dociśnięcia i zabezpieczenia przed rozchyleniem. Jeśli jest taka możliwość, zakłady pionowe można delikatnie podsypać granulatem bentonitowym (np. wsypując nieco między nachodzące warstwy u góry, zanim zostaną zamknięte betonem). Alternatywnie – zastosuj pasmo masy Bentoseal wzdłuż zakładki lub po prostu bardzo dokładnie przybij oba brzegi maty do szalunku, żeby w trakcie wylewania beton nie wsunął się między nie.

Zwróć uwagę, aby maty na szalunku nie były naprężone. Najlepiej pozostawić lekki naddatek (szczególnie na wysokości zakładów), co zapobiegnie ich rozejściu się lub zerwaniu, gdy ciężki beton będzie układany do formy. Końcówkę maty wyprowadź powyżej docelowego poziomu betonu – zaleca się, aby mata wystawała ponad planowaną wysokość ściany o ok. 15–20 cm. Po co to robimy? Umożliwia to późniejsze właściwe zakończenie i zamocowanie maty poniżej poziomu terenu.

Po związaniu betonu i rozebraniu szalunków mata Voltex powinna pozostać trwale przytwierdzona do nowo powstałej ściany fundamentowej. Standardowo, beton wiążąc “chwyta” włókninę i kotwi matę do powierzchni. Warto jednak skontrolować po rozszalowaniu, czy nigdzie mata nie odstaje lub nie powstały kieszenie powietrzne. Jeżeli zauważysz takie miejsca – przebij matę i wstrzyknij tam masę bentonitową lub doklej łatę z dodatkowego kawałka Voltexu, zachodzącą szeroko poza obrys ubytku.

Ostatnim etapem jest trwałe zamocowanie i zakończenie izolacji na ścianie. Zgodnie z zaleceniami, matę bentonitową na ścianie kończymy około 30 cm poniżej docelowego poziomu gruntu. Wystający ponad ziemię fragment izolacji najczęściej nie jest potrzebny (ściana powyżej terenu może być zabezpieczona inną metodą lub nie wymaga hydroizolacji bentonitowej). Dlatego odetnij nadmiar maty, pozostawiając te ~30 cm zakładu poniżej terenu i przymocuj górną krawędź maty do ściany. Użyj do tego kołków rozporowych z dużymi podkładkami lub listew dociskowych, mocując je wzdłuż krawędzi co ok. 25–30 cm. Zapobiegnie to odstaniu lub zwijaniu się maty zanim zostanie ona przykryta docelowym zasypem.

Przykład instalacji maty bentonitowej VOLTEX

Dobre praktyki przy hydroizolacji bentonitowej

• ✓ Kompletny system: Stosuj wszystkie elementy przewidziane w systemie Voltex. Maty, taśmy bentonitowe, granulat i masy uszczelniające są zaprojektowane do współpracy – tylko kompletne użycie tych materiałów zapewnia ciągłość i skuteczność izolacji. Nie mieszaj różnych typów hydroizolacji bez konsultacji z projektantem – jednorodny system minimalizuje ryzyko błędów.
• ✓ Kontrola przed zalaniem: Przed wylaniem betonu lub zasypaniem sprawdź dokładnie ułożenie mat. Upewnij się, że wszystkie zakłady są na miejscu (nie rozsunęły się) i że tam, gdzie potrzeba, jest podsypany granulat bentonitowy lub nałożony Bentoseal. Każda niedopatrzona szczelina czy brak ciągłości może stać się potencjalną drogą przecieku.
• ✓ Ochrona podczas prac: Traktuj ułożone maty z ostrożnością. Unikaj ich mechanicznego uszkodzenia – nie szarp, nie kalecz ostrymi narzędziami. Staraj się nie deptać po matach w ostrym obuwiu (szczególnie po niezabezpieczonych zakładach). Podczas betonowania elementów z już ułożoną matą zwracaj uwagę przy wibrowaniu mieszanki: wibrator przenoś tak, by nie haczył o zakotwione maty ani nie powodował ich odklejenia.
• ✓ Unikaj przedwczesnego zamoczenia: Bentonitowe maty i taśmy nie mogą napęcznieć przed czasem. Jeśli zacznie padać deszcz, a maty są już rozłożone i niezalane betonem – przerwij prace i zabezpiecz wykop przed zalaniem wodą. W przypadku podtopienia lub długotrwałego nawilgocenia mat przed zabudowaniem, może być konieczna ich wymiana, gdyż spęczniały bentonit traci zdolność ponownego pęcznienia.
• ✓ Konsultacja nietypowych rozwiązań: Każdy obiekt budowlany jest inny. Jeśli masz do czynienia z nietypowymi detalami (np. dylatacje, bardzo duże przebicia, kontakt mat z inną izolacją) – skonsultuj się z dostawcą systemu lub projektantem. Producent Voltex dysponuje szczegółowymi wytycznymi (np. dla podwodnych aplikacji, ścian szczelinowych, wersją Voltex DS do wód agresywnych chemicznie itp.), które warto poznać w razie niestandardowych wymagań.

Podsumowanie

Maty bentonitowe Voltex, w połączeniu z taśmami pęczniejącymi oraz masami uszczelniającymi, tworzą kompletny system ochrony przeciwwodnej fundamentów. Jeśli zostaną prawidłowo zamontowane i zabezpieczone, gwarantują długotrwałą, skuteczną hydroizolację konstrukcji, minimalizując ryzyko przecieków. Kluczem do sukcesu jest zachowanie ciągłości izolacji na całej powierzchni fundamentu i staranne dopracowanie wszystkich detali. Dzięki zdolności bentonitu do samouszczelniania drobnych nieszczelności system Voltex pomaga uniknąć kosztownych napraw oraz chroni inwestycję przed szkodami spowodowanymi wodą gruntową.

Artykuł informacyjny. Zawsze stosuj karty techniczne i wytyczne montażu producenta oraz zasady BHP. Decyzje projektowe i dobór systemu hydroizolacji fundamentu powinny być zatwierdzone przez projektanta konstrukcji.
