Kotwa z płytką – kiedy i dlaczego?

Kotwa z płytką to rozwiązanie do zakotwień jednostronnych, gdy dostęp montażowy masz tylko z jednej strony elementu. Sprawdza się przy ścianach cienkich, przy istniejących konstrukcjach, w szalunkach jednostronnych oraz tam, gdzie nie można stosować ściągów przelotowych.

W praktyce wybierasz kotwę z płytką, gdy liczy się: wysoka nośność na niewielkiej głębokości zakotwienia, stabilne rozłożenie sił (płytka działa jak rozpora), precyzyjne pozycjonowanie punktu mocowania oraz trwałość po zabetonowaniu – kotwa zostaje w konstrukcji jako stały punkt montażowy.

Budowa i materiały

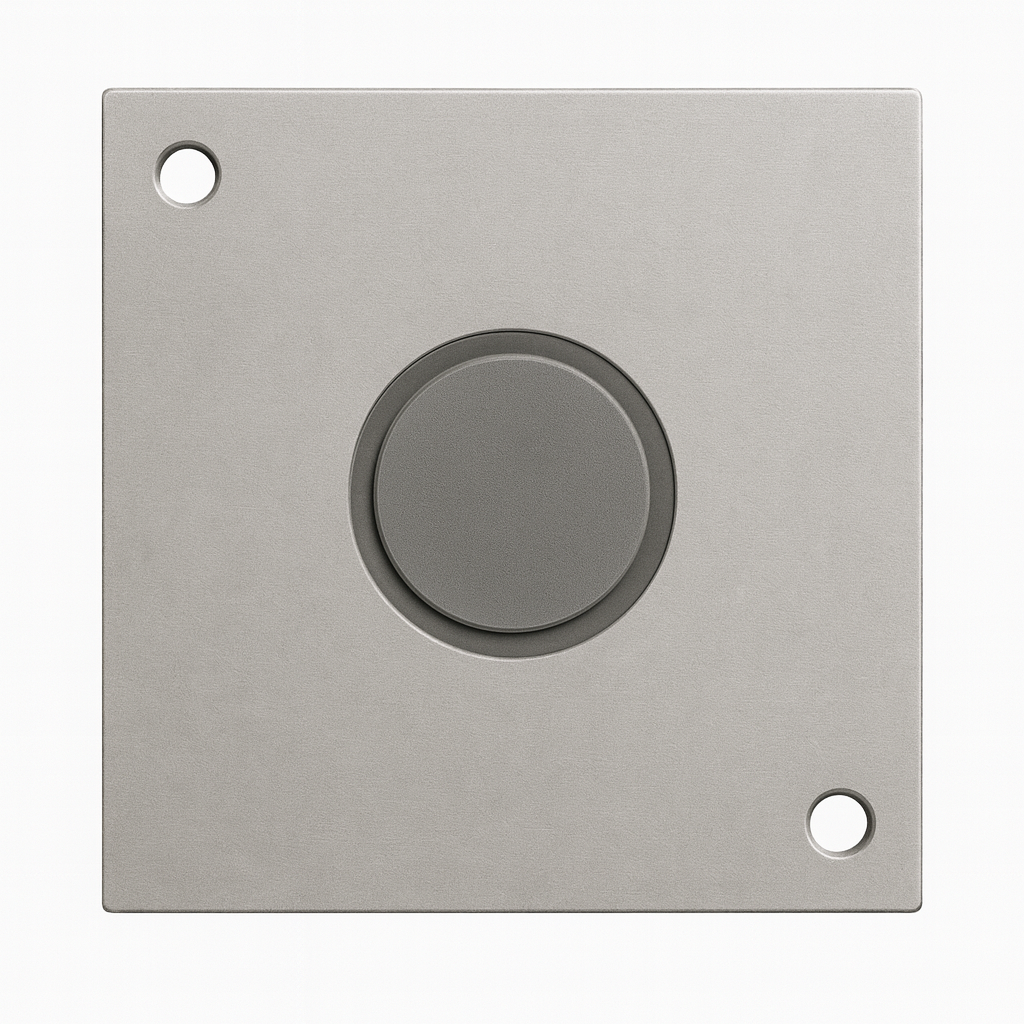

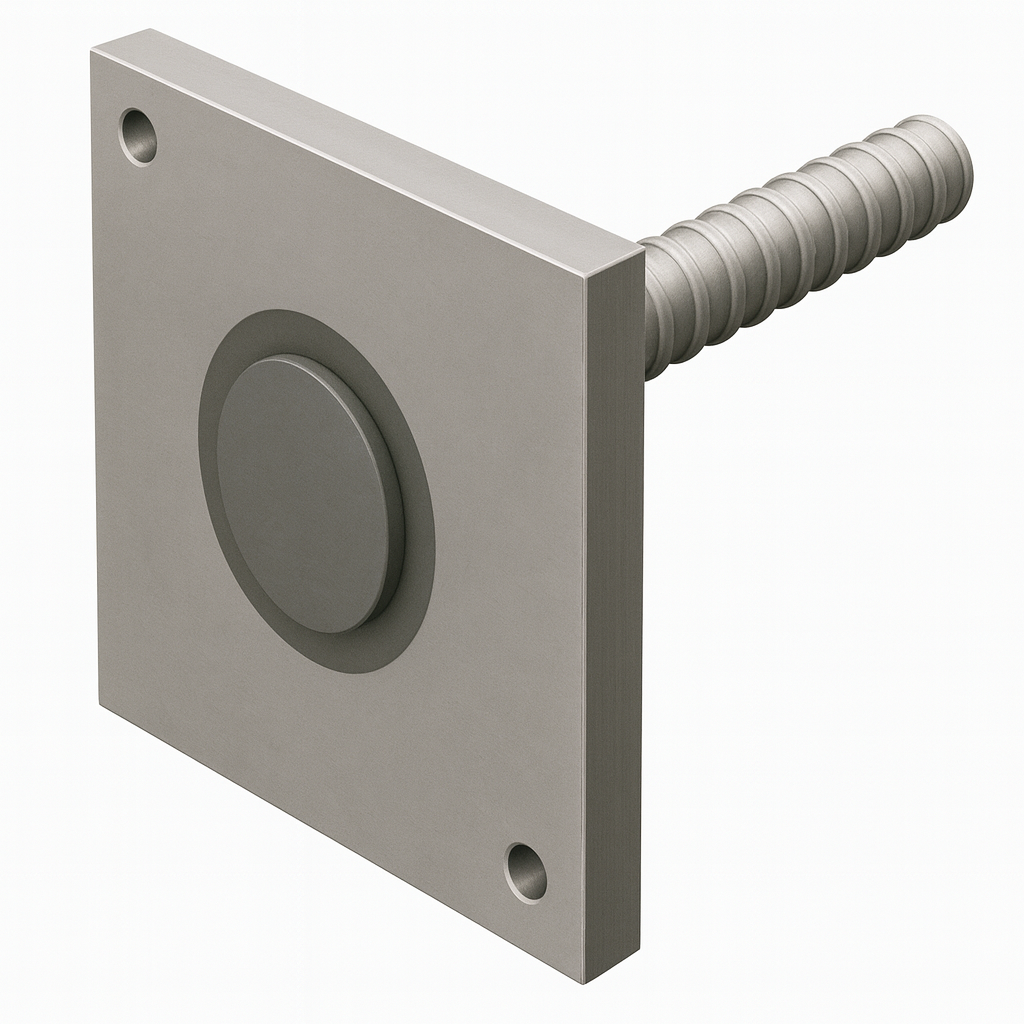

Kotwa z płytką składa się z pręta (często z gwintem na końcu) oraz płytki stalowej przyspawanej do jednego z końców. Płytka rozprasza naprężenia na większą powierzchnię betonu, dzięki czemu połączenie pracuje stabilniej niż w przypadku punktowego zakotwienia.

Zastosowanie

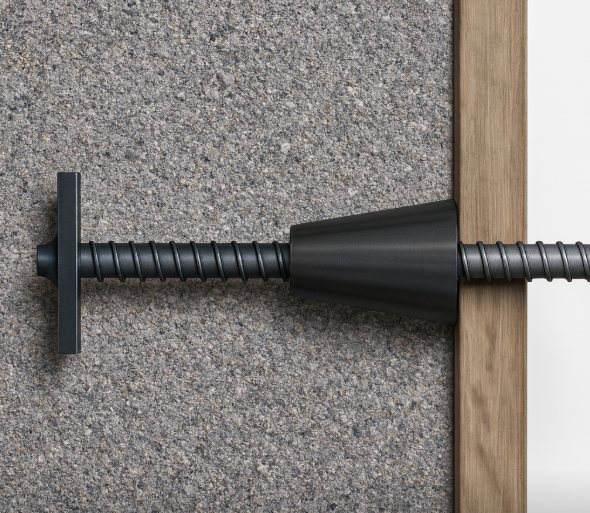

Montaż podczas betonowania (metoda A)

1. Przygotuj zestaw: dobierz długość i średnicę kotwy do grubości ściany oraz przewidzianych obciążeń; sprawdź zgodność stożka (FCB/FCMB) z prętem i uchwytem. Oczyść kotwę (szczególnie gwint), skontroluj prostoliniowość pręta oraz jakość spoiny płytki. Wykonaj krótki test próbnego skręcenia ze stożkiem – wykluczysz zacięcia podczas właściwego montażu. Zadbaj o BHP: rękawice, okulary, stabilne podesty i porządek w strefie betonowania.
2. Uchwyt do szalunku: wytrasuj oś kotwy (wysokość i rozstaw z rysunku) taśmą/poziomicą; przy serii kotew użyj szablonu dla powtarzalności. Zachowaj odstępy od krawędzi deskowania i zbrojenia, by płytka po betonowaniu znalazła się za pierwszą siatką. Uchwyt przybij/przykręć w min. 2–3 punktach, bez podkładek; po montażu „poszarpuj” uchwyt – sprawdzisz, czy nie ma luzów przed wibracją mieszanki.
3. Stożek: wkręć w uchwyt do oporu – tworzy gniazdo pod kotwę.
4. Wkręć kotwę: ręcznie w stożek; pręt prostopadle do szalunku, płytka równolegle do deskowania – za zbrojeniem.
5. Betonuj: zagęść mieszankę wokół kotwy; unikaj pustek pod płytką.
6. Rozszalowanie: po związaniu betonu wykręć stożek; pręt z płytką zostaje w elemencie.
7. Montaż elementu: po uzyskaniu wytrzymałości betonu – podkładki, nakrętki, równomierne dociągnięcie.

Montaż w istniejącym betonie (metoda B)

1. Sprzęt i BHP: młotowiertarka z odpowiednim uchwytem i ostrym wiertłem do betonu, szczotka cylindryczna, pompka/kompresor lub odkurzacz do przedmuchu, znaczniki (ołówek/marker/taśma), klucze (w tym dynamometryczny), mieszacz statyczny i pistolet (przy żywicy). Obowiązkowo ŚOI: okulary, rękawice, ochrona słuchu i maseczka przeciwpyłowa; odgrodź strefę pracy. Na wiertle zaznacz taśmą docelową głębokość – ułatwi to kontrolę.
2. Wyznacz punkt: sprawdź rysunki, zachowaj odległości od krawędzi i minimalny rozstaw między kotwami; unikaj kolizji z dylatacjami i widocznym zbrojeniem. Trasuj oś i środek otworu; przy serii otworów stosuj szablon/prowadnicę – utrzymasz pion i powtarzalność. Jeśli to możliwe, zeskanuj strefę pod kątem grubych prętów.
3. Wiercenie: średnica/głębokość wg kotwy/kleju; wierć prostopadle, bez nadmiernego docisku.
4. Czyszczenie otworu: cykl „przedmuch–szczotka–przedmuch” do czysta i sucho.
5. Osadzenie: żywica (jeśli przewidziana), wsuń kotwę do wymaganej głębokości, ustaw osiowo; nie poruszaj do czasu związania.
6. Dokręcenie: dla kotew mechanicznych – dokręć z zalecanym momentem; dla chemicznych – obciążaj po pełnym utwardzeniu.
7. Kontrola i zapis: sprawdź stabilność i brak pęknięć; zanotuj parametry montażu w protokole/KB.

Najczęstsze błędy – czego unikać?

Zalety kotwy z płytką

Podsumowanie

Staranny dobór, właściwe osadzenie i kontrola – to trzy filary bezpiecznego montażu kotwy z płytką. Stosuj procedury, pilnuj detali i dokumentuj prace, a połączenie będzie trwałe i zgodne z projektem. Warto też wiedzieć, jak czytać dokumenty i certyfikaty budowlane przy odbiorze wyrobów mocujących.

FAQ – najczęstsze pytania

Artykuł informacyjny. Stosuj projekt, karty techniczne wyrobów i przepisy BHP. W razie wątpliwości skonsultuj się z projektantem/konstruktorem.
