Dlaczego wzmocnienie betonu jest potrzebne?

Beton doskonale przenosi ściskanie, lecz słabo rozciąganie/zginanie. Bez zbrojenia powstają rysy od obciążeń użytkowych, skurczu, temperatury czy wstrząsów. Zbrojenie (pręty, siatki, włókna, FRP) przejmuje rozciąganie, a beton – ściskanie. Efekt: większa nośność, trwałość, sztywność i możliwość stosowania smuklejszych przekrojów.

Pręty stalowe – fundament żelbetu

Pręty żebrowane (najczęściej ~500 MPa R_e) tworzą szkic elementu. Układane i wiązane w szalunku, zachowują się przewidywalnie i mają bogate odniesienia normowe.

• Zalety: wysoka wytrzymałość, łatwe gięcie, pełna baza norm i praktyki.
• Wyzwania: korozja w środowiskach wilgotnych/agresywnych → wymagana otulina, szczelny beton i pielęgnacja.

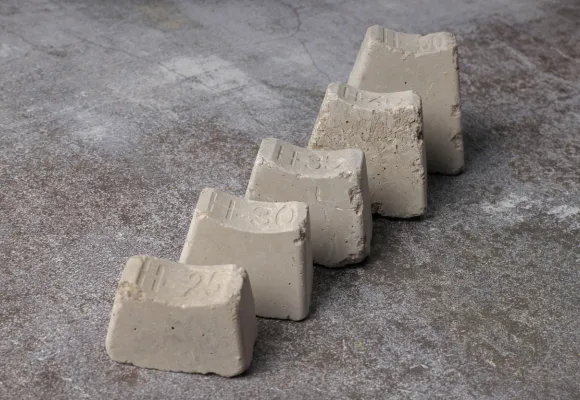

• Wskazówka logistyczna: stal rozlicza się na wagę (t); zaplanuj transport i składowanie. Przed zalaniem warto zastosować dystanse do zbrojenia, które pomagają utrzymać właściwy układ prętów oraz wymaganą otulinę.

Siatki zbrojeniowe (maty)

Maty zgrzewane (np. oczka 100×100, 150×150 mm) przyspieszają zbrojenie dużych pól – płyty, posadzki, fundamenty płytowe, ściany oporowe.

• Plusy: równomierne zbrojenie, szybki montaż, mniej połączeń.
• Minusy: masa i przenoszenie; korozja = konieczność właściwej otuliny i szczelnego betonu.

Zbrojenie rozproszone włóknami (mikrozbrojenie)

Włókna (stalowe, PP/PET, bazaltowe, szklane, węglowe) dodane do mieszanki ograniczają rysy skurczowe i poprawiają wytrzymałość resztkową na zginanie (f_R) oraz udarność.

• Stalowe (30–50 mm; 15–40 kg/m³) – posadzki przemysłowe, prefabrykaty; najwyższe f_R, ale wymagają szczelności betonu.
• PP/PET (0,6–1,0 kg/m³) – ekonomiczna redukcja rys plastycznych; wylewki, torkret.
• Bazalt/szkło AR (2–6 kg/m³) – chemia/temperatura; elementy cienkościenne, architektoniczne.

Pręty kompozytowe (FRP: GFRP/BFRP)

Żebrowane pręty z włókna szklanego/bazaltowego w żywicy. Oferują odporność na korozję, niską masę i wysoką wytrzymałość na rozciąganie, ale mają inny moduł sprężystości i niższą odporność na wysoką temperaturę (powyżej ok. 200°C).

• Zalety: środowiska wilgotne/zasolone/chemiczne; izolacyjność elektryczna i termiczna; prostsza logistyka.
• Ograniczenia: projekt musi uwzględnić inny E-moduł; temperatura pracy; koszt jednostkowy.

Zbrojenie sprężające (struny, kable) – wstępne i wtórne

Sprężanie polega na nadaniu elementowi ściskania jeszcze przed przyłożeniem obciążenia użytkowego. Stosuje się struny/kable o wysokiej wytrzymałości (np. 1770–1860 MPa), które po sprężeniu i zakotwieniu kompensują rozciąganie od obciążeń – efekt: cienkie, dalekie rozpiętości, ograniczone zarysowanie.

• Przedsprężanie (prefabrykaty) – sprężenie przed betonowaniem, zwolnienie po związaniu betonu.
• Sprężanie po zabetonowaniu (na mokro) – kanały, cięgna napinane po osiągnięciu wytrzymałości.

Zewnętrzne wzmocnienia CFRP/laminatami i taśmami

Do modernizacji i napraw stosuje się laminaty CFRP (włókno węglowe w matrycy polimerowej) klejone do powierzchni belek/płyt oraz taśmy i siatki FRP. Podnoszą nośność na zginanie/ścinanie i ograniczają zarysowanie przy minimalnym przyroście masy i grubości.

Tabela porównawcza rodzajów wzmocnień

Dobór i detalowanie: otulina, zakotwienie, zakłady

• Otulina (Cnom) wg Eurokodu 2 i klasy ekspozycji (wewnątrz: 20–25 mm; na zewnątrz: ~30 mm; w gruncie: ≥50 mm) – zapewnia pasywację i ognioodporność.
• Zakotwienie – długości prostych/haków i zakładów wg średnicy prętów, klasy betonu i przyczepności; nie osłabiaj stref zakotwień przerwami roboczymi.
• Dystanse – np. listwy dystansowe 25 mm; zbrojenie nie może dotykać szalunku.
• Pielęgnacja – wilgotnościowo-temperaturowa min. kilka dni, by uzyskać szczelną otulinę.

Normy i projektowanie – podejście praktyczne

Projektowanie żelbetu w UE opiera się na PN-EN 1992-1-1 (Eurokod 2) i dokumentach krajowych. FRP i systemy zewnętrzne odwołują się do wytycznych producentów/ETA i dokumentów branżowych. Włókna – zgodnie z EN 14889-1 (stal) i EN 14889-2 (polimerowe/niemetaliczne), projektowanie na f_R i energię pękania.

Najczęstsze błędy wykonawcze

• Za mała otulina, brak dystansów → korozja, odpryski otuliny.
• Niedostateczne zagęszczenie betonu → rakowina przy prętach, utrata przyczepności.
• Nieprawidłowe zakłady/zakotwienia → osłabienie przekroju i rysy w strefach łączeń.
• Substytucja prętów włóknami bez obliczeń → zbyt niska nośność na zginanie/przebicie.
• Brak pielęgnacji → porowata otulina, szybsza karbonatyzacja i korozja.

Checklisty wdrożeniowe

FAQ – szybkie odpowiedzi

Czy włókna mogą zastąpić pręty?
Zazwyczaj nie w elementach nośnych. Mogą ograniczyć siatki rozdzielcze lub częściowo zastąpić pręty – wyłącznie po obliczeniach na f_R.

FRP zamiast stali?
W środowiskach agresywnych – świetny wybór; pamiętaj o innym module sprężystości i ograniczeniach temperaturowych.

Jaką przyjąć otulinę?
Wg klasy ekspozycji z Eurokodu 2 (wewnątrz: 20–25 mm; na zewnątrz: ~30 mm; w gruncie: ≥50 mm). Projekt wskazuje Cnom.

Czy dodatki do betonu zastąpią zbrojenie?
Nie. Poprawiają szczelność, wytrzymałość i trwałość, ale rozciąganie przejmuje zbrojenie.

Artykuł informacyjny. Zawsze stosuj projekt, Eurokod 2 i wytyczne producentów. W razie wątpliwości – konsultacja z projektantem/kierownikiem robót.
