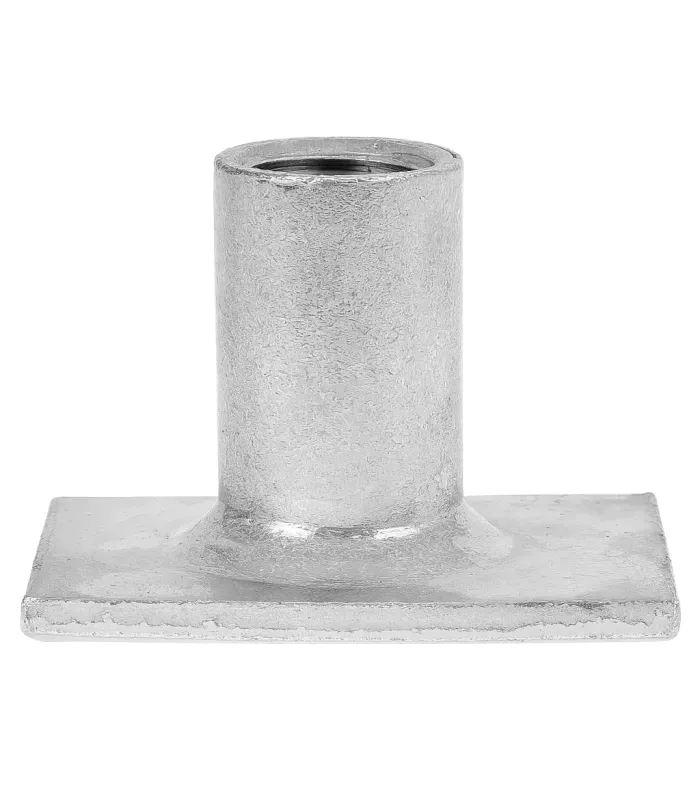

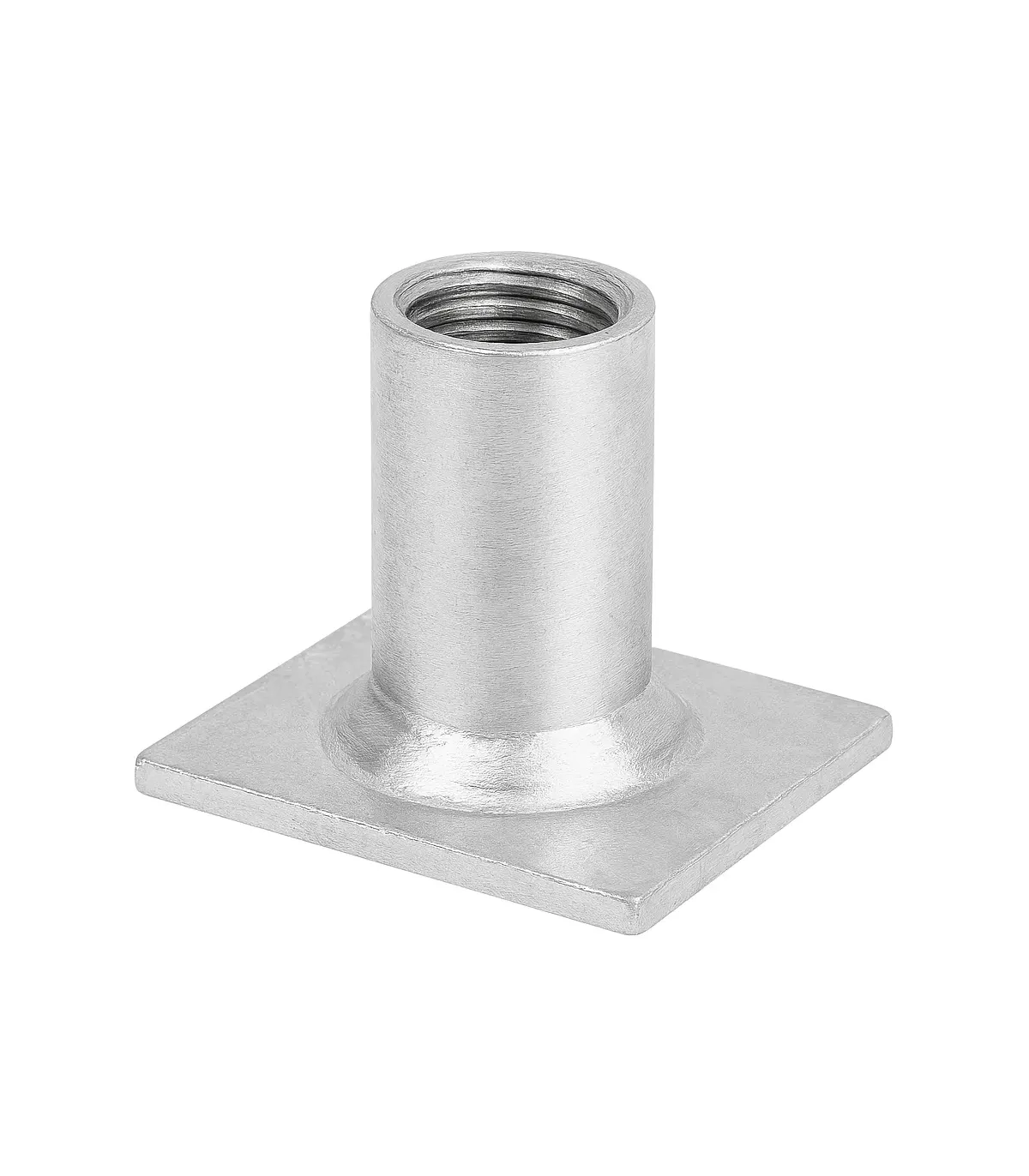

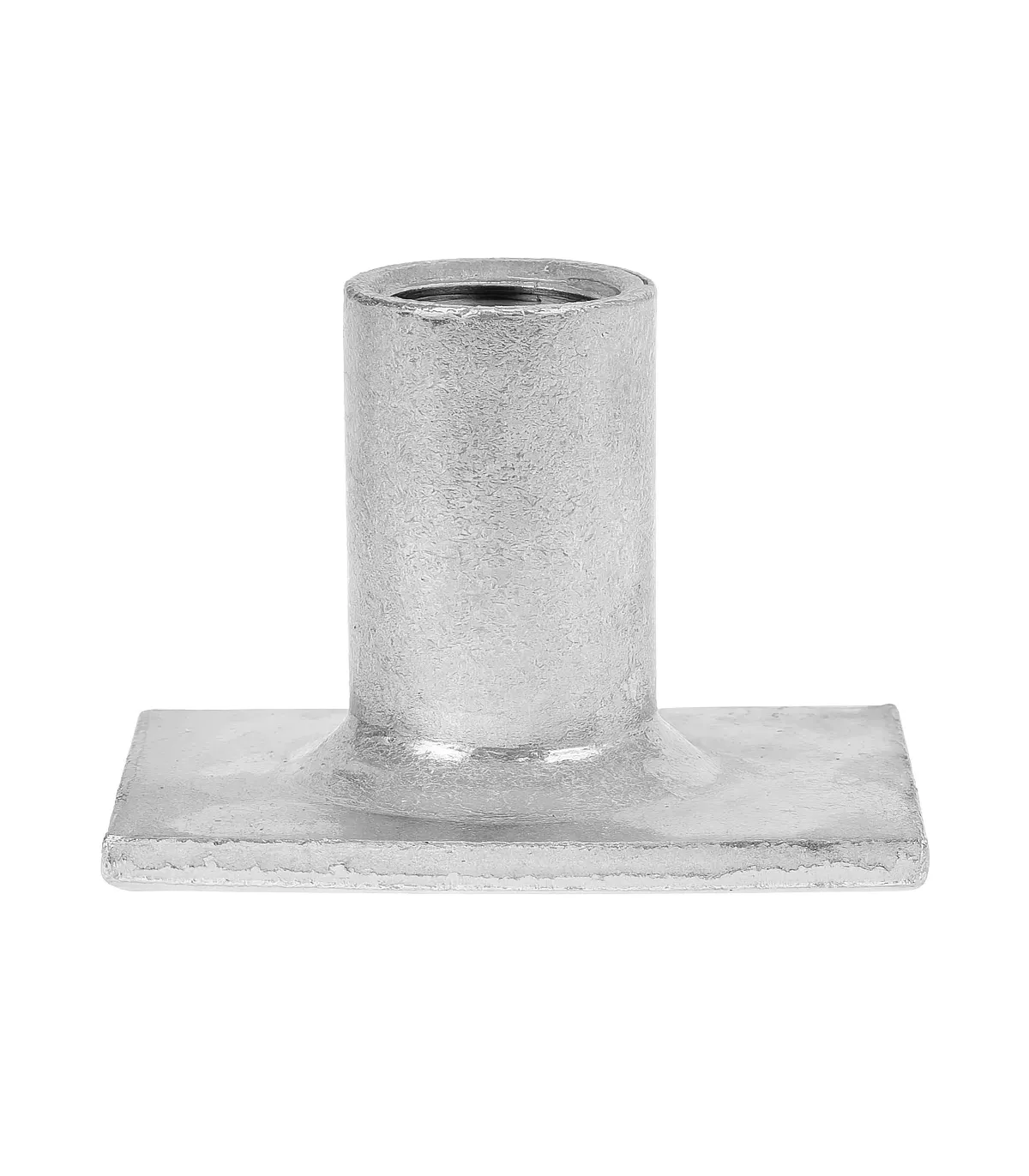

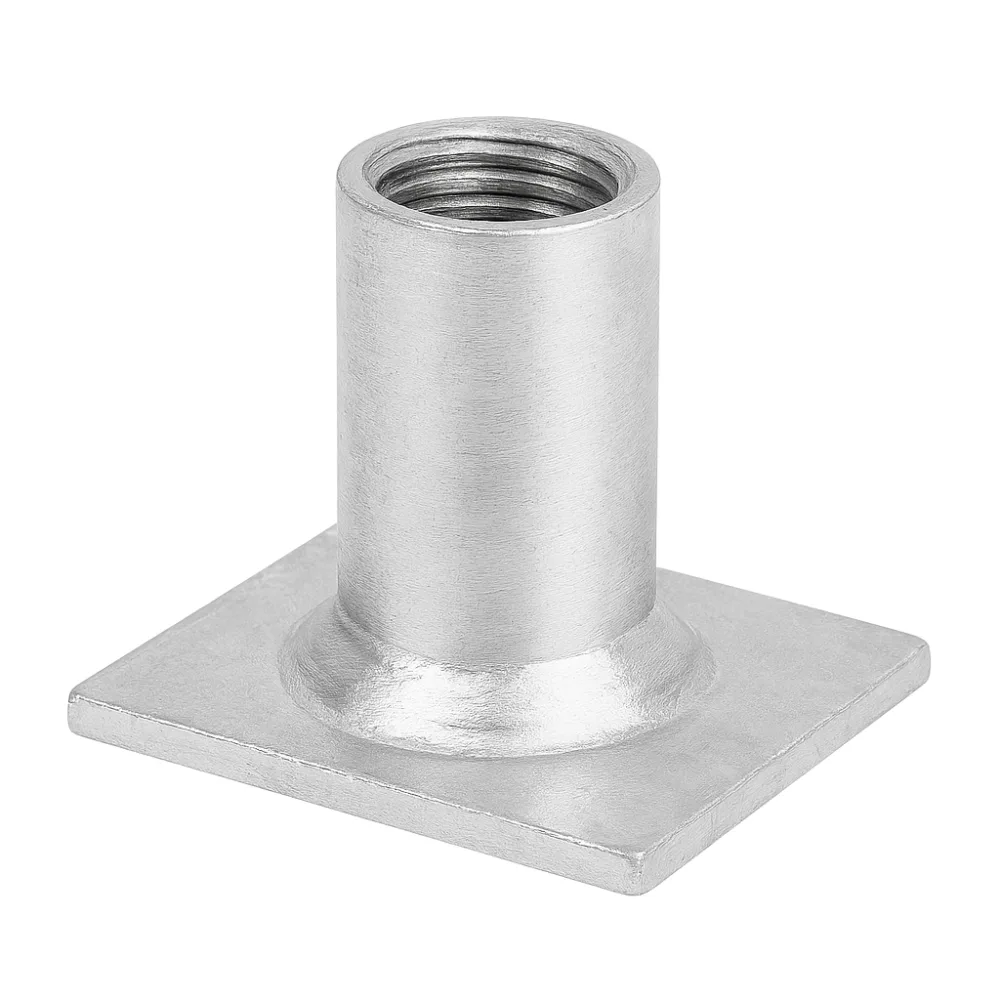

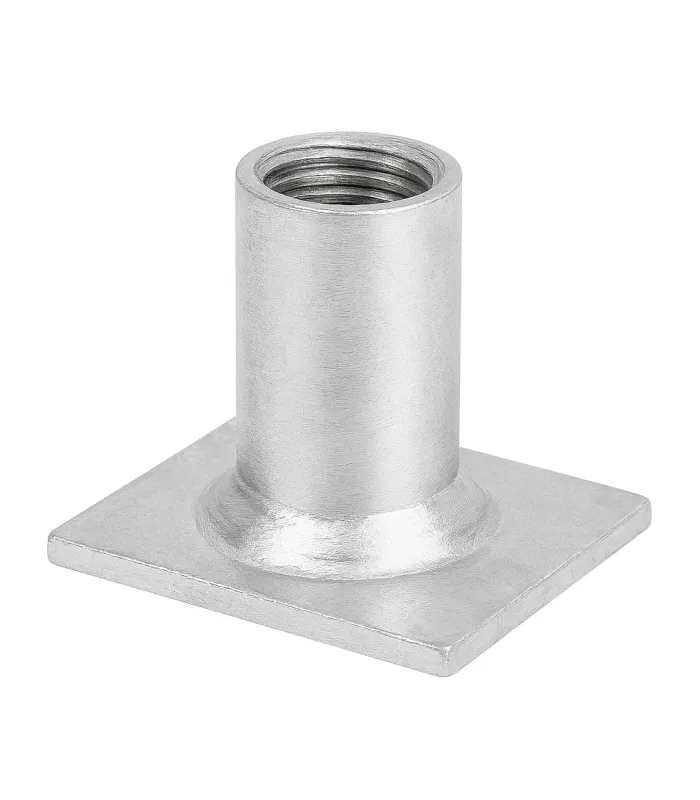

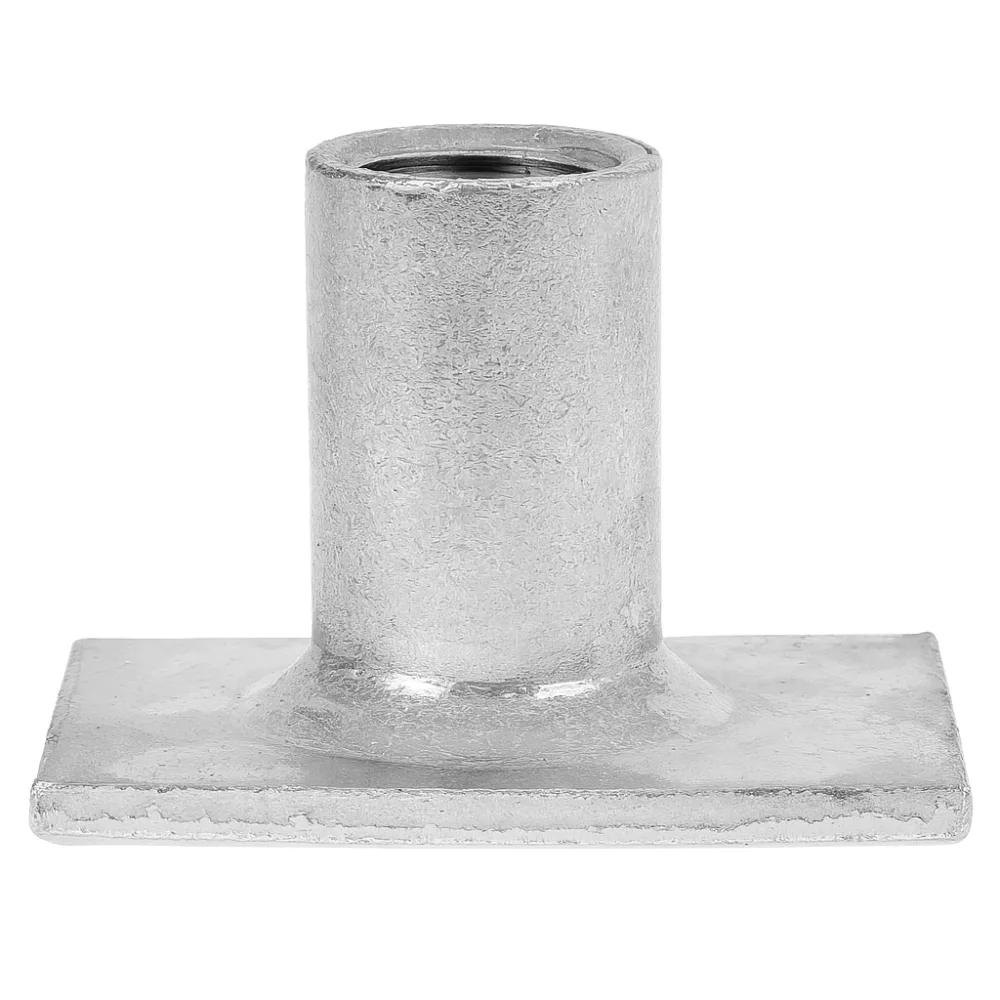

Kotwa płaskownikowa transportowa RD36 L=84

Kotwa płaskownikowa transportowa (zwana też kotwą płytkową) to kompaktowy, gwintowany element kotwiący przeznaczony do osadzania w prefabrykatach betonowych. Składa się z niewielkiej stalowej płytki (płaskownika) z wbudowaną tuleją z wewnętrznym gwintem metrycznym. Dzięki małym wymiarom kotwa ta może być łatwo umieszczona nawet w elementach o gęstym zbrojeniu, nie osłabiając ich struktury. Kotwy płaskownikowe najczęściej stosowane są w wielkopowierzchniowych prefabrykatach o cienkich ścianach – takich jak płyty warstwowe, ściany fasadowe czy duże elementy płytowe – gdzie umożliwiają podnoszenie elementu prostopadle do szalunku (np. wyciąganie leżącej ściany do pozycji pionowej). Ponadto znajdują zastosowanie w konstrukcjach monolitycznych (jako osadzane na stałe gwintowane punkty mocowania) oraz przy montażu słupów (ułatwiając regulację i poziomowanie stóp słupowych).

Typy produktów:

• Kotwy płaskownikowe dostępne w gwintach od M12 do M52
• Różne rozmiary i dopasowania

Zastosowanie w następujących obszarach:

• Konstrukcje monolityczne
• Elementy prefabrykowane o cienkich ścianach
• elewacje betonowe
• jako regulacja w stopach słupów betonowych

Kluczowe cechy i zalety:

• Kompaktowy rozmiar: Niewielka płytka kotwy nie koliduje z głównym zbrojeniem, co pozwala zachować wymaganą wytrzymałość elementu betonowego przy jednoczesnym zapewnieniu pewnego zakotwienia.
• Gwintowana końcówka: Wewnętrzny gwint metryczny kotwy płaskownikowej umożliwia wkręcenie standardowych akcesoriów do podnoszenia (np. pętli transportowych z gwintem lub śrub z uchem). Dzięki temu kotwa jest częścią uniwersalnego systemu gwintowanego do transportu prefabrykatów.

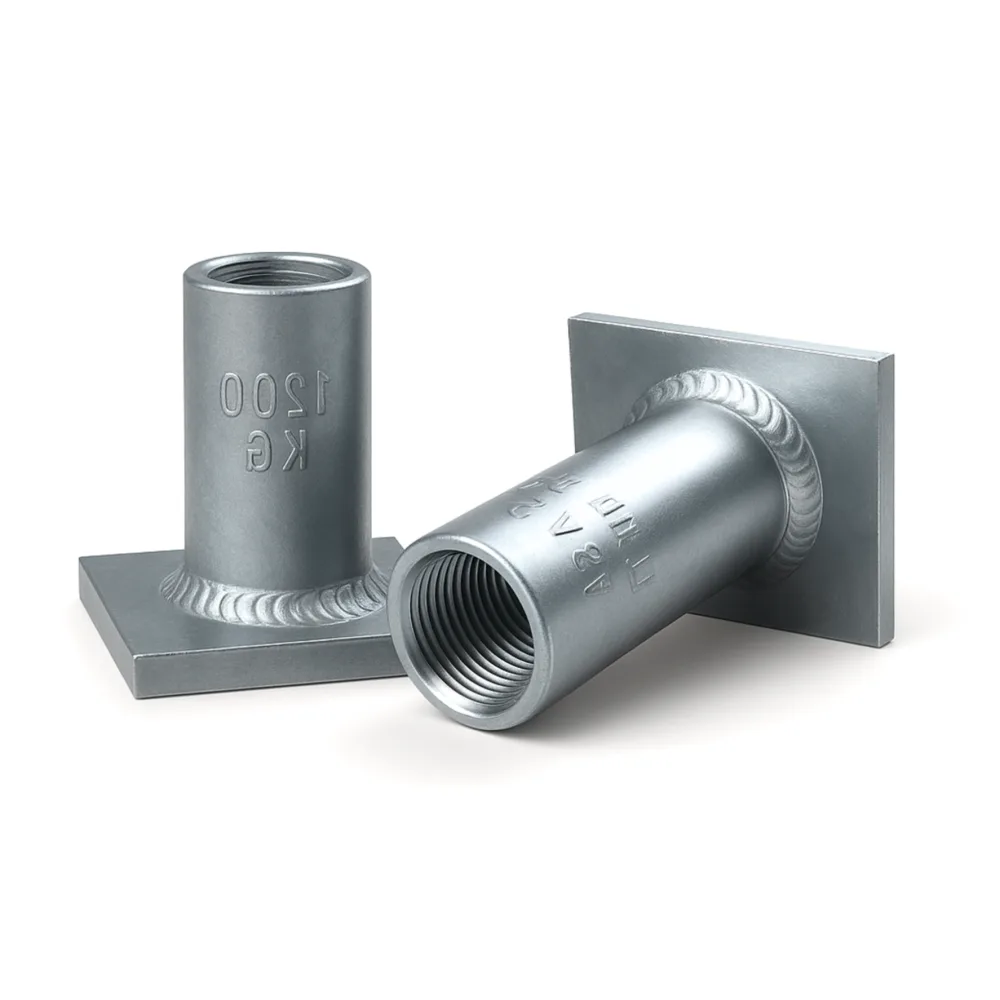

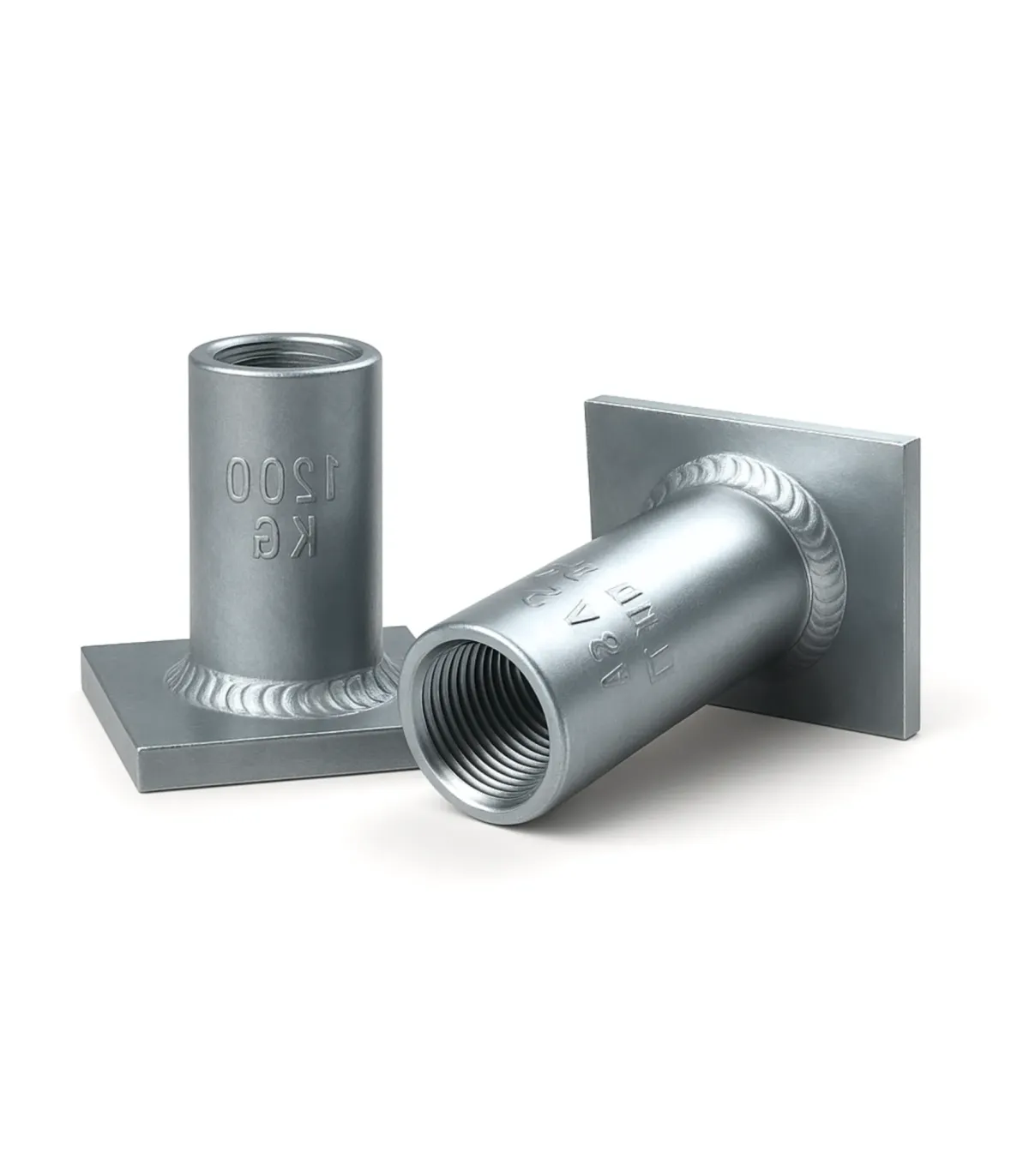

• Skuteczne przenoszenie obciążeń: Spłaszczona konstrukcja płytki w połączeniu z dedykowanym zbrojeniem wokół kotwy zapewnia równomierne rozłożenie sił w betonie. Dodatkowo, w wielu modelach płytka kotwy jest trwale zespawana z tuleją gwintowaną, co zwiększa sztywność i pewność połączenia.
• Szeroki wybór wariantów: Kotwy płaskownikowe dostępne są w różnych rozmiarach gwintu (typowo od M12 do M52) i długościach, co przekłada się na zróżnicowane nośności. Tak szeroka gama ułatwia dobranie właściwej kotwy do konkretnego elementu – od małych paneli po masywne ściany.
• Trwałość i ekonomia: Kotwy tego typu wykonuje się ze stali wysokiej jakości, zabezpieczonej antykorozyjnie (ocynk galwaniczny, ocynk ogniowy lub wersje ze stali nierdzewnej). Są to przy tym rozwiązania ekonomiczne – prostota konstrukcji sprawia, że koszt jednostkowy kotwy jest konkurencyjny, bez kompromisu dla bezpieczeństwa.

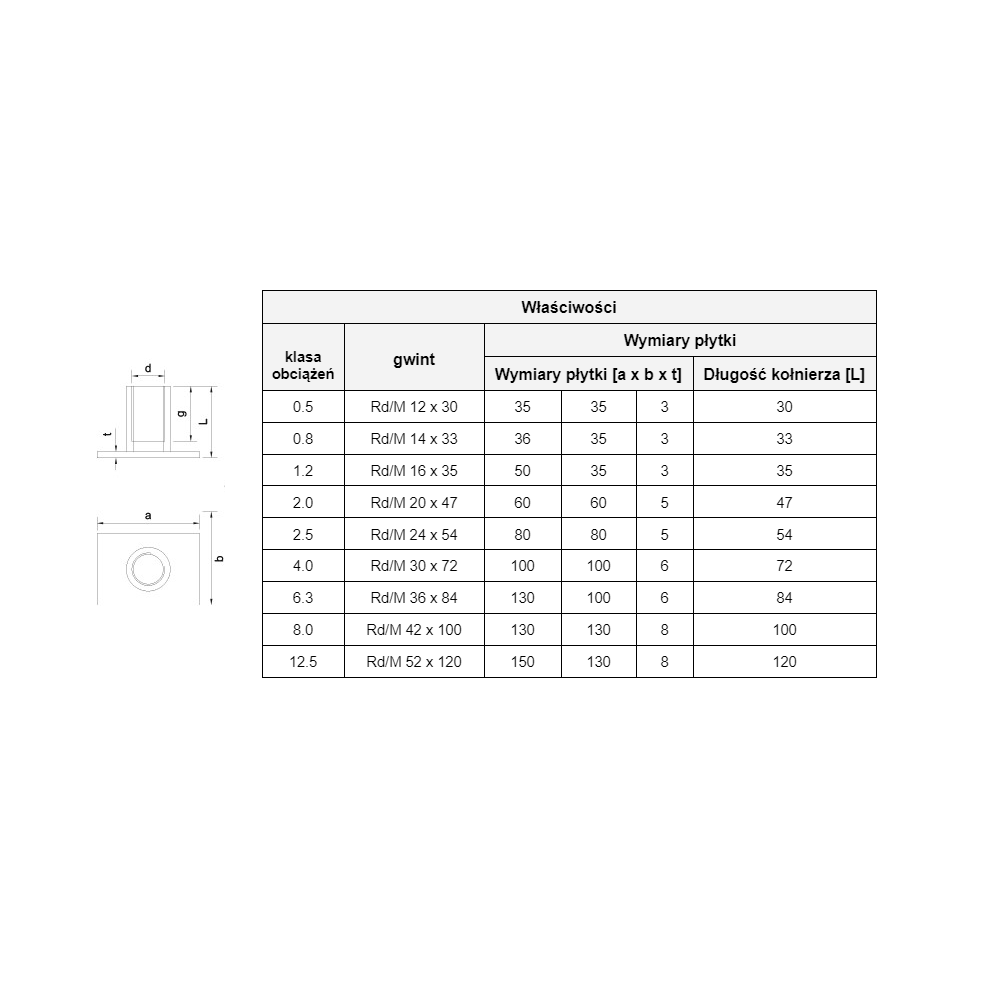

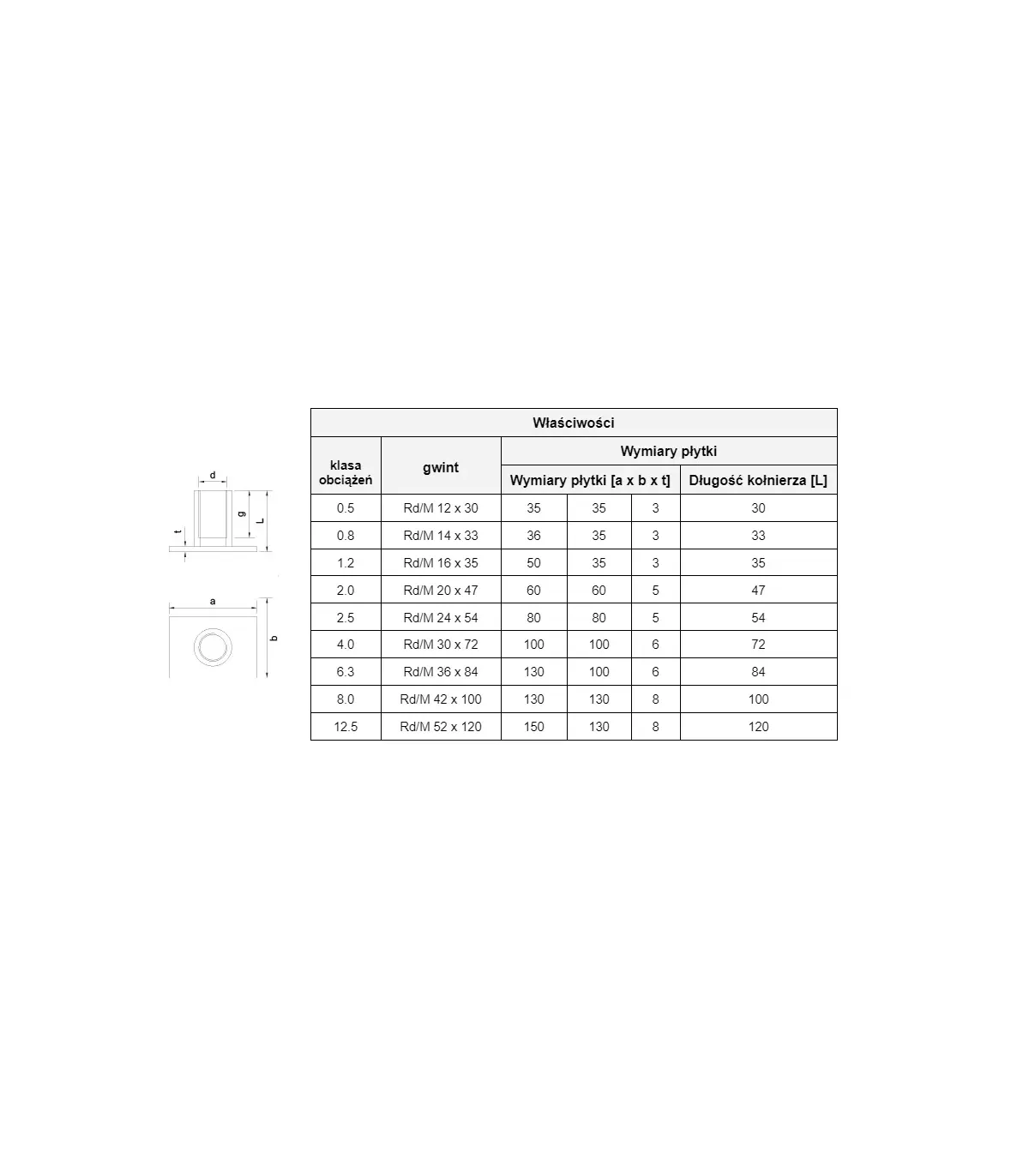

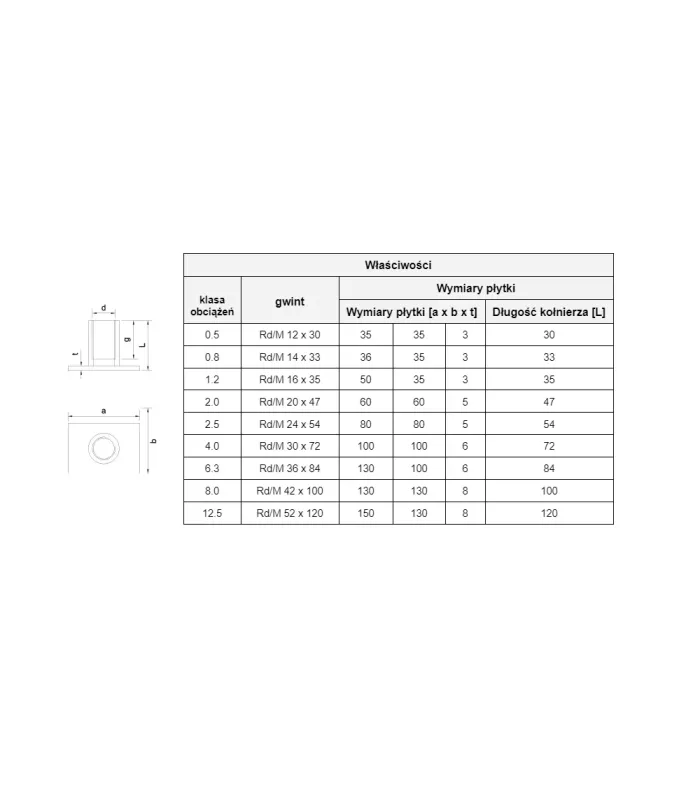

Kotwy płaskownikowe - dostępne rozmiary

Kotwy płaskownikowe transportowe, jako elementy systemu gwintowanego, spełniają wszystkie wymagane normy dla akcesoriów dźwigowych w budownictwie. Posiadają one oznaczenie CE oraz odpowiednie atesty wytrzymałościowe. Przy zastosowaniu zgodnie z dokumentacją (prawidłowe dozbrojenie strefy kotwy i kontrola głębokości osadzenia) gwarantują bezpieczne podnoszenie prefabrykatów. W praktyce użycie kotew płaskownikowych jest bardzo wygodne – po zabetonowaniu wystarczy usunąć osłonę gwintu i wkręcić element podnoszący, aby przygotować prefabrykat do transportu. Sprawdź dostępne rozmiary i wersje kotew płaskownikowych w naszym asortymencie i wybierz rozwiązanie najlepiej odpowiadające wymaganiom Twojego projektu.
